Мобильный узел подачи газа ГПМ-МУПГ

Мобильный узел подачи газа представляет собой усовершенствованную модификацию узла редуцирования, из состава станции газораспределительной блочной ГРС «ГАЗПРОММАШ-5» ТУ 3696-037-36214188-2008, предназначенную для временного выполнения технологических функций ГРС при капитальном ремонте действующей станции. ГПМ-МУПГ удобен для транспортировки и быстрого ввода в работу на действующем объекте.

ГПМ-МУПГ выполняет следующие основные функции:

• очистку газа от капельной влаги и механических примесей с ручным сбросом конденсата в емкость-накопитель;
• редуцирование газа высокого давления до заданного низкого давления и поддержание его с определенной точностью при изменении входного давления или расхода газа;
• одоризацию газа перед подачей потребителю капельным методом;
• измерение и регистрацию расхода газа;
• дистанционную выдачу аварийных сигналов оператору или диспетчеру при нарушениях режима работы.

Конструктивные особенности и варианты исполнения:

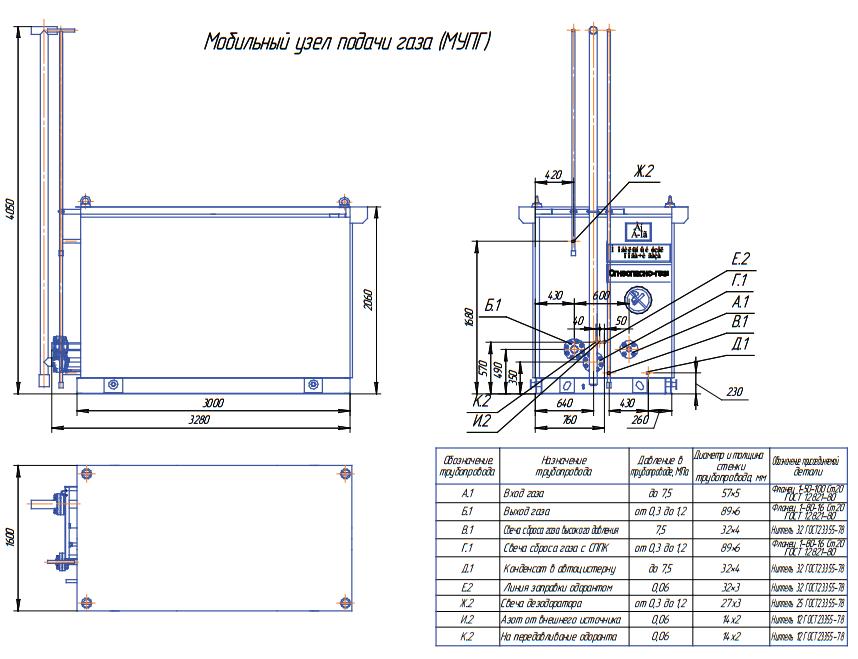

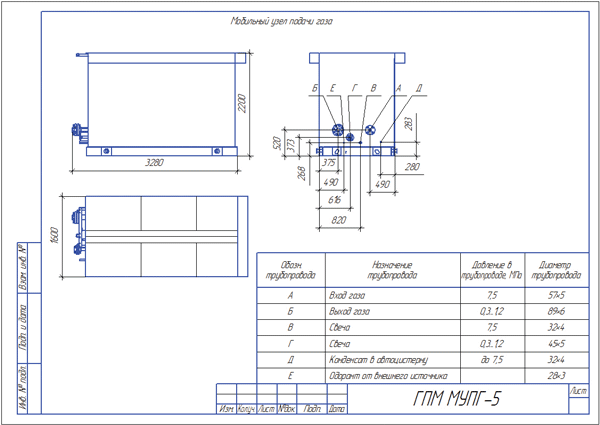

Конструктивно ГПМ-МУПГ представляет собой технологический узел на раме под навесом с ограждающими легкосъемными конструкциями, предотвращающими загрязнение внутреннего оборудования при транспортировке.

ГПМ-МУПГ в рабочем состоянии должен быть открытым, в связи с чем отопление, вентиляция, охранная и пожарная сигнализация, контроль загазованности при работе оборудования ГПМ-МУПГ не требуются.

Источником электроснабжения ГПМ-МУПГ является аккумуляторная батарея, обеспечивающая непрерывную работу узла в течение одного месяца. Аккумуляторная батарея транспортируется в составе ГПМ-МУПГ, а при эксплуатации выносится за пределы взрывоопасной зоны вместе с блоком сигнализации и передающим устройством.

ГПМ-МУПГ изготавливается для эксплуатации в зонах с взрывоопасностью В-Iа или В-Iг согласно классификации ПУЭ (оговаривается при заключении договора на изготовление)

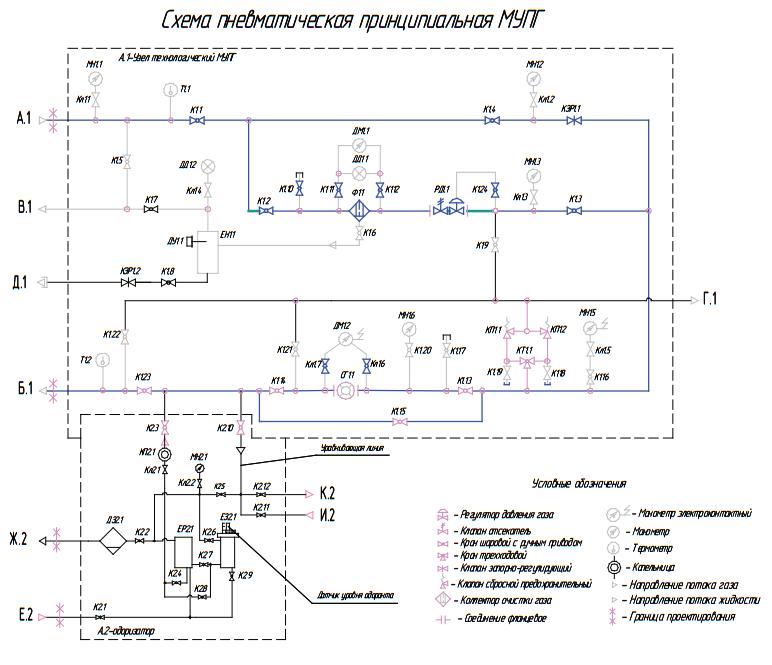

В состав МУПГ входят следующие узлы и системы.

а) Узлы:

• очистки;
• редуцирования;
• учета газа;
• одоризации газа.

б) Системы:

• электроснабжения;
• связи;
• заземления.

в) Первичные средства пожаротушения.

В состав ГПМ-МУПГ могут вносится изменения как исключающие отдельные узлы и системы, так и включающие дополнительные. комплект поставки при этом определяется оформленным опросным листом.
