Блок управления одоризатором БУО-02





Характеристики
Описание


Наименование Ед. измерения Величина/диапазон
число каналов ввода дискретных сигналов шт. 4
число каналов управления шт. 4
параметры выходных сигналов управления:
напряжение постоянного тока, не более
при токе, А, не более
В
А
30
2
число последовательных каналов:
с интерфейсом RS-232, не менее
с интерфейсом RS-485, не менее
шт.
шт.
2
2
потребляемая мощность, не более ВА 20
питание от источника постоянного тока напряжением В 22 – 27
габаритные размеры, не более мм 225×300×325
масса, не более кг 2



Назначение

БУО предназначен для использования в составе автоматической системы управления одоризатором ОДДК-02 в качестве программируемого устройства, управляющего процессом одоризации, предоставляющего обслуживающему персоналу доступ к информации о ходе процесса одоризации и численных значениях его измеренных и расчетных параметров.

БУО представляет собой распределенную систему управления, состоящую из двух функциональных модулей: управляющим и исполнительным. Управляющий модуль располагается в помещении КИПиА или операторной, а исполнительный модуль находится внутри блока одоризации. Связь между модулями осуществляется по последовательному интерфейсу RS-485.

Блок выполняет следующие функции:

  • функционирование распределенной системы управления, путем организации обмена информацией по линии связи с интеллектуальными датчиками и модулями локальной автоматики установленными на ОДДК;
  • соответствующее алгоритму работы ОДДК управление модулями локальной автоматики, контроль интеллектуальных датчиков, контроль состояния дискретных входных сигналов локальной автоматики ОДДК;
  • автоматическое получение текущего значения расхода газа по соответствующему протоколу от устройства измерения расхода газа или верхнего уровня автоматизации;
  • вычисление весовой дозы одоранта в зависимости от значения мгновенного расхода газа, получаемого от устройства вычисления расхода газа или с верхнего уровня автоматизации;
  • обмен информацией с верхним уровнем автоматизации (в дальнейшем ВУ) по интерфейсу RS-485 с использованием протокола ModBus RTU;
  • отображение полной информации о состоянии ОДДК, о ходе процесса одоризации, основных численных и расчетных параметрах на графической сенсорной панели;
  • ввод с сенсорной панели оператора и исполнение команд запуска, останова, тестирования ОДДК, перепрограммирование частей распределенной системы управления ОДДК;
  • изменение с панели оператора основных параметров процесса одоризации газа, параметров интерфейсов и протоколов обмена с приборами измерения расхода газа и ВУ;
  • формирование дискретных информационных сигналов, сигнализирующих о возникновении на ОДДК внештатных ситуаций, в виде замыканий с нагрузкой до 5 А при напряжении постоянного тока до 30В и напряжении переменного тока до 220В ;
  • сбор и сохранение статистики работы ОДДК и его составных частей, в том числе: ресурс клапанов, ресурс дозирующего насоса, общий объем одорированного газа, масса использованного одоранта;
  • формирование и ведение архива внештатных ситуаций ОДДК.

Исполнение

Блок БУО-02 размещен в пластиковом корпусе типа Reglo Card фирмы BOPLA. Корпус имеет два отсека. В верхнем отсеке расположены функциональные модули, перечисленные в 1.6. На крышке верхнего отсека, которая одновременно является лицевой панелью блока, расположены панель оператора и выключатель управления питанием блока. Лицевая панель блока закрыта выпуклой прозрачной крышкой.

В нижнем отсеке, имеющем отдельную крышку, расположен клеммник для внешних подключений блока. Ввод кабелей в отсек производится через отверстия как на нижней, так и на задней стенках нижнего отсека. Отверстия могут оснащаться стандартными цанговыми кабельными вводами.

Устройство и принцип работы

БУО — это устройство с распределенным принципом управления. Управляющая часть БУО располагается в отделении КИПиА или операторной, а исполнительная часть устанавливается в отсек одоризационной установки.

Принцип работы блока БУО-02 основан на адаптивном алгоритме вычисления значения весовой дозы одоранта в зависимости от мгновенного значения расхода газа, полученного от устройства-вычислителя расхода, верхнего уровня автоматизации или заданного вручную с панели оператора.

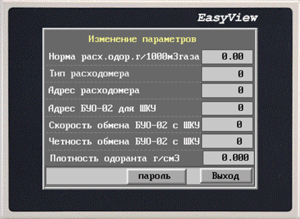

Встроенное программное обеспечение позволяет пользователю производить предварительные настройки режимов работы одоризатора и осуществлять регулировки параметров технологического процесса в заданных пределах. Все настройки и регулировки производятся с пульта оператора или верхнего уровня автоматизации.

Для обеспечения удаленного контроля режимов работы оборудования и организации возможности дистанционного управления предусмотрен последовательный канал передачи данных по интерфейсу RS-485. Как правило, в качестве устройства верхнего уровня автоматизации используется устройство, управляющее объектом, в составе которого находится одоризатор газа (компьютер, промышленный контроллер, шкаф управления ГРС и т. п.).

Панель оператора предназначена для отображения информации в мнемоническом виде на графическом дисплее, а также для формирования команд, выдаваемых вручную с сенсорной клавиатуры. Панель оператора является программируемым устройством типа HMI (Human Machine Interface). Она настраивается на обмен с контроллером по интерфейсу RS-232 и протоколу MODBUS RTU.

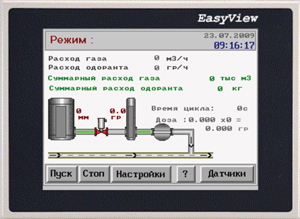

На дисплее отображается мнемосхема, содержащая информацию о состоянии одоризатора и ходе процесса одоризации. При этом дополнительная информация может быть получена путем нажатия соответствующих виртуальных кнопок на экране.

Условия эксплуатации

БУО предназначен для эксплуатации в условиях, нормированных по ГОСТ 15150-69 для исполнения УХЛ, категории изделия 4, при температуре окружающей среды от 0 до +45°С и относительной влажности 80% при +25°С.

Блок БУО02 устойчив к воздействию внешнего магнитного поля с частотой (50±1) Гц и напряженностью до 400 А/м, а также вибрационных нагрузок в диапазоне частот от 30 до 500 Гц с ускорением 0,5g и амплитудой 0,1 мм.
