Емкости для слива теплоносителя ЕТ




Характеристики
Описание

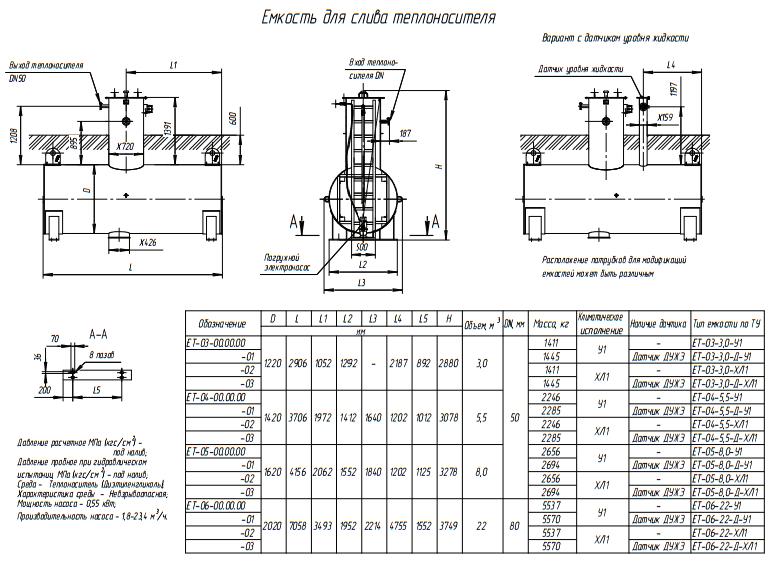

Схемы

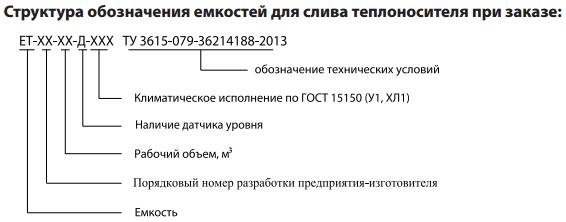

Пример записи обозначения при заказе серийно выпускаемой емкости для слива теплоносителя

порядковым номером разработки 03, рабочим объемом 3,0 м3

, без датчика уровня, климатического

исполнения У1 в соответствии с таблицей 1:

Емкость для слива теплоносителя

ЕТ-03-3-У1 ТУ 3615-079-36214188-2013.108

Пример записи обозначения при заказе емкости для слива теплоносителя рабочим объемом 2,5 м3

с датчиком уровня, климатического исполнения ХЛ1:

Емкость для слива теплоносителя

ЕТ-ХХ-2,5-Д-ХЛ1 ТУ 3615-079-36214188-2013.

Базовые исполнения емкостей для слива теплоносителя

Таблица 1

Тип емкости Обозначение конструкторского
документа
Объем, м3
ЕТ-03-3,0-У1 ЕТ-03-00.00.00 3
ЕТ-03-3,0-Д-У1 ЕТ-03-00.00.00-01
ЕТ-03-3,0-ХЛ1 ЕТ-03-00.00.00-02
ЕТ-03-3,0-Д-ХЛ1 ЕТ-03-00.00.00-03
ЕТ-04-5,5-У1 ЕТ-04-00.00.00 8
ЕТ-04-5,5-Д-У1 ЕТ-04-00.00.00-01
ЕТ-04-5,5-ХЛ1 ЕТ-04-00.00.00-02
ЕТ-04-5,5-Д-ХЛ1 ЕТ-04-00.00.00-03
ЕТ-05-8,0-У1 ЕТ-05-00.00.00 5,5
ЕТ-05-8,0-Д-У1 ЕТ-05-00.00.00-01
ЕТ-05-8,0-ХЛ1 ЕТ-05-00.00.00-02
ЕТ-05-8,0-Д-ХЛ1 ЕТ-05-00.00.00-03
ЕТ-06-22-У1 ЕТ-06-00.00.00 22
ЕТ-06-22-Д-У1 ЕТ-06-00.00.00-01
ЕТ-06-22-ХЛ1 ЕТ-06-00.00.00-02
ЕТ-06-22-Д-ХЛ1 ЕТ-06-00.00.00-03

ТУ 3615-079-36214188-2013

Назначение изделия

Емкость для слива теплоносителя предназначена для слива и дальнейшего хранения теплоносителя на время ремонта подогревателей газа с промежуточным теплоносителем типа ПТПГ, обслуживающих газораспределительные станции. Емкость может применяться в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной, газовой и других смежных отраслях промышленности для хранения взрывобезопасной, пожаробезопасной или 4-го класса рабочей среды в соответствии ГОСТ12.1.007- 76.

Конструктивные особенности и варианты исполнения

Емкости для слива теплоносителя горизонтальные стальные объемом от 0,5 до 30 м³ включительно, работающие без давления (под налив) и при температуре стенки не ниже минус 70°С при климатическом исполнении ХЛ1 и не ниже 55°С при исполнении У1. в комплект поставки емкости может входить датчик уровня теплоносителя поплавковый, или ультразвуковой, или радарный и др. в обозначение емкости в этом случае добавляется буква «Д». Сейсмичность района установки емкостей до 8 баллов по шкале Рихтера. По специальному заказу емкости могут быть разработаны и изготовлены в сейсмостойком исполнении для эксплуатации в районах с сейсмичностью более 8 баллов, при этом проектом привязки ГРС к объекту необходимо предусмотреть противосейсмические мероприятия по устройству фундаментов, прокладке подводящих и отводящих коммуникаций, усилению жесткости опор и т.д.
