Фильтры-сепараторы газовые типа ФС





Характеристики
Описание
Схемы


Таблица 1. Технические характеристики

Наименование параметра Значения по типам или исполнениям
фС-20 фС-32 фС-50 фС-80 фС-100 фС-150 фС-200 фС-300
Номинальный диаметр, мм 20 32 50 80 100 150 200 300
Максимальное рабочее (расчетное давление, Мпа (кгс/см2) 8,0 (81,5) / 10,0 (102,0)*
Пробное давление гидравлического испытания, Мпа (кгс/см2) 10,0 (102,0) / 15,0 (153)
Пропускная способность, нм3/ч, не более см. таблицу 2
Перепад давления при котором рекомендуется проведение очистки (регенерации), или замена фильтрующего элемента, кПа (кгс/см2), не более 500 (5)
Максимально допустимый пере- пад давления, при котором проис- ходит разрушение фильтрующего элемента, кПа (кгс/см2 ), не менее 1000 (10)
Степень фильтрации 98% частиц, имеющих линейные размеры, превышающие мкм 4
водоотделение (сепарация), % 94
Материал корпуса 09Г2С
Материал фильтрующего элемента полипропиленовые волокна
Распространение требований ПБ 03-576 нет нет нет да да да да да
Примечания. * Максимальное рабочее давление выбирается при заказе.

Таблица 2

Давление входное, МПа (кгс/см2) Пропускная способность, нм3 /ч, для DN, мм
20 32 50 80 100 150 200 300
0,5 (5) --- ---  ---  ---  ---  --- 17800 37430
 1,0 (10)  ---  ---  ---  ---  ---  --- 28000 68620
 1,2 (12)  263  772 1980  5035  7669   17444 40255  78785
 1,6 (16) 351  1029  2640  6713  10225  23258  53674  105047
 2,0 (20) 439  1286  3300  8000  12781  29182  62310  131000
 3,0 (30)  665 1929  4720  12000  19640  42500  92000  193400
 4,0 (40)  880 2572  6200  16500  25740  57600  121650  255770
 5,0 (50) 1100  3215  8200  21000  32020  73600  151320  318160
 6,0 (60)  1310 3858  10030  25500  38300  90200  181000  380540
 7,0 (70) 1520  4501  12000  30500  44580  107700  210660  442925
 8,0 (80) 1750  5144  14000  35500  50860  111300  240340  505310
 8,5 (85) 1864  5466  14024  35663  54315  124126  255170  558056
 9,0 (90) 1974  5787  14849  37761  57130  131427  278690  590883
 10,0 (100) 2193  6431  16499  41957  63410  146030  309656  656537



ТУ 3683-083-36214188-2013



Назначение, область применения и условия эксплуатации

            Фильтры-сепараторы газовые ГПМ-ФС предназначены для использования в системах газораспределения при очистке природного газа по СТО Газпром 089-2010, нефтяного или искусственного газа, не содержащего агрессивных примесей, при его добыче и транспортировке, в составе газораспределительных и компрессорных станций, узлах учёта и редуцирования, от капельной жидкости и механических примесей.



Характеристика рабочей среды:

• природный газ по СТО Газпром 089-2010, другие неагрессивные газы и воздух;

• содержание влаги и конденсата по СТО Газпром 2-4.1-212-2008 – до 1500 мг/м3;

• класс опасности вредных веществ по ГОСТ 12.1.007-76 – 4 кл.;

• класс взрывоопасности по ГОСТ 30852.5-2002, ГОСТ 30852.11-2002 – IIА-Т1;

• класс пожароопасности веществ по ГОСТ 12.1.004-91 - легковоспламеняющиеся вещества ЛВ.



            Условия эксплуатации фильтров-сепараторов в части воздействия климатических факторов должны соответствовать климатическому исполнению по ГОСТ 15150-69 - ХЛ1, с температурой окружающего воздуха от минус 60 до плюс 60°С с относительной влажностью воздуха (95±3)% при плюс 30°С.



            Сейсмичность района установки фильтров-сепараторов — до 6 баллов включительно по 12 бальной шкале сейсмической интенсивности MSK-64 по                  ГОСТ 30546.1-98.

            По требованию заказчика для районов с сейсмичностью 9 баллов фильтры-сепараторы изготавливаются усиленной конструкции.



            Фильтры-сепараторы являются сосудами, работающими под давлением, на которые распространяются требования ТР ТС 010/2011 Технического регламента Таможенного Союза «О безопасности машин и оборудования», ТР ТС 032/2013 Технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением», ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия», Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».



            Фильтры-сепараторы относятся к 1 группе аппаратов согласно таблицы 1               ГОСТ Р 52630-2012.



            Фильтры-сепараторы изготавливаются с номинальными диаметрами патрубков входа-выхода, которые соответствуют ряду номинальных диаметров по ГОСТ 28338-89 в диапазоне от 20 до 400мм.



            Фильтры-сепараторы изготавливаются на рабочие (расчётные) давления, которые соответствуют ряду условных (номинальных) давлений по ГОСТ 9493-80 в диапазоне от 2,5 до 12,5 МПа.



Конструктивные особенности и варианты исполнения



Фильтры-сепараторы по типу исполнения подразделяются:

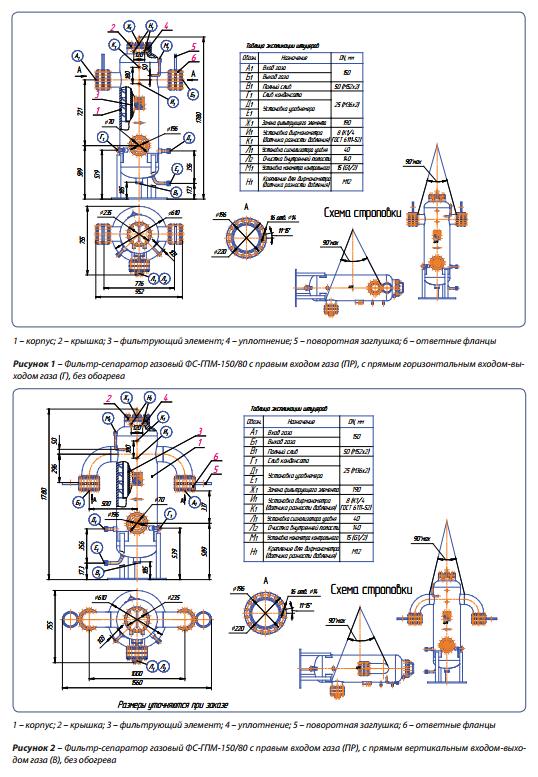

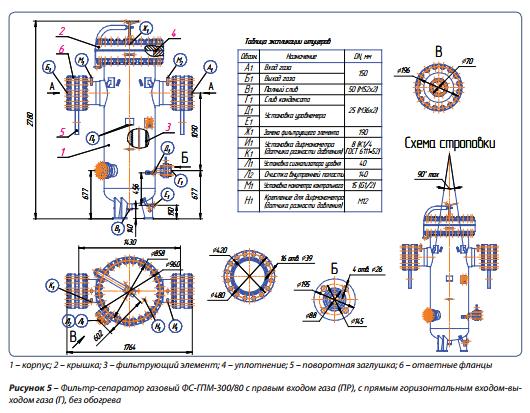

        с прямым, горизонтальным входом и выходом газа (Г);

        с прямым вертикальным входом и выходом газа (В).

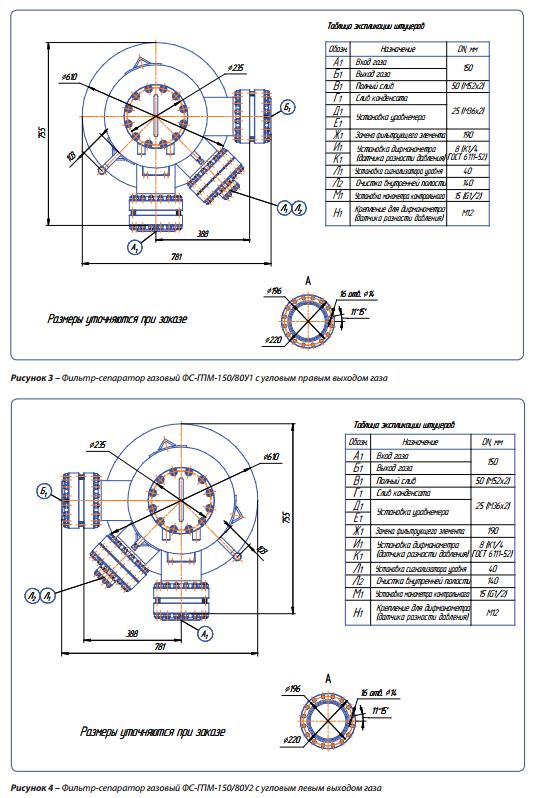

        с угловым, правым выходом газа (У1)

        с угловым, левым выходом газа (У2)



            Фильтры-сепараторы с горизонтальным и вертикальным входом и выходом по направлению потока рабочей среды подразделяются:

• с правым входом газа (ПР);

• с левым входом газа (Л).



            Фильтры-сепараторы изготавливаются с электрообогревном (Э), обогревом от теплоносителя (Т), без обогрева. В случае исполнения без обогрева буквенное обозначение не ставится.



            Фильтры-сепараторы изготавливаются с фильтрующими элементами из полипропиленовых волокон, степень фильтрации 25 мкм. По требованию заказчика фильтры-сепараторы могут комплектоваться фильтрующими элементами со степенью фильтрации 5 мкм.



            В комплект поставки фильтров-сепараторов входят ответные фланцы с крепежом и прокладками, а так же поворотные заглушки.



            По требованию заказчика фильтры-сепараторы могут комплектоваться сигнализаторами уровня или датчиками уровня конденсата, а также дифманометрами.



Пример записи обозначения фильтров-сепараторов при заказе:



фильтр-сепаратор газовый, с номинальным диаметром DN100 мм, рабочим давлением 8,0 МПа, степенью фильтрации 5 мкм, с прямым горизонтальным входом и выходом газа, направление потока среды – справа налево, обогрев от теплоносителя

Фильтр-сепаратор газовый ГПМ-ФС-100/80-Г-ПР-Т

ТУ 3683-083-36214188-2013;



фильтр-сепаратор газовый, с номинальным диаметром DN150 мм, рабочим давлением 10,0 МПа, степенью фильтрации 25 мкм, с прямым вертикальным входом и выходом газа, направление потокасреды – слева направо, с электрообогревном

Фильтр-сепаратор газовый ГПМ-ФС-150/100-В-Л-Э

ТУ 3683-083-36214188-2013.
