Блоки подогрева природного газа ГПМ-БППГ




Характеристики
Описание
Схемы


ТУ 3696-037-36214188-2008

Назначение:

Блоки подогрева природного газа предназначены для подогрева газа перед узлом редуцирования в составе газораспределительных или компрессорных станций и выработки тепла для обогрева тех- нологических блоков.

Устройство и принцип работы:

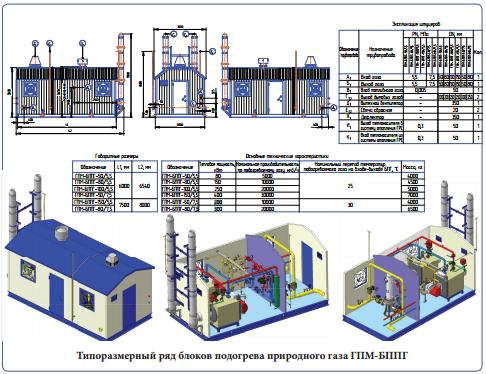

Блоки подогрева природного газа представляют собой блок-бокс на раме с ограждающими кон- струкциями, выполненными из «сендвич» панелей. Блок-бокс разделен газонепроницаемой пере- городкой на два отсека: технологический и подготовки теплоносителя.

В технологическом отсеке располагаются:

  • узел подогрева газа на основе теплообменников газоводяных ГПМ-ТГ;
  • шаровые газовые краны входа, выхода и байпаса; - свечная линия с ручным краном сброса газа из отключаемых участков газопроводов;
  • система подвода и отвода теплоносителя от теплообменников с отсечными клапанами, для защиты теплосети при прорыве газа из трубного пучка; - приборы кИПиА, установленные на технологических трубопроводах;

в отсеке подготовки теплоносителя располагаются:

  • два водогрейных котла с блочными газовыми горелками;
  • система трубопроводов теплоносителя с необходимой запорной и регулирующей арматурой, на- сосами и приборами кИПиА;
  • газопровод с узлом учета расхода газа на собственные нужды;
  • ГРУ (при необходимости);
  • шкаф управления блоком подогрева природного газа и клеммные коробки для вывода сигналов в САУ;

Дымовые газы от котлов отводятся через теплоизолированные дымовые трубы. Оба отсека оборудованы необходимыми системами контроля загазованности, электроосвещения, отопления и вентиляции.

В качестве теплоносителя применяется охлаждающая жидкость (антифриз) или подготовленная вода.

Возможен вариант защиты теплосети от прорыва газа из трубного пучка установкой дополнительного водо-водяного теплообменника и предохранительных сбросных клапанов со сбросом газовой фазы через свечу.

Система автоматического управления ГПМ-БППГ обеспечивает поддержание необходимой температуры газа на выходе из блока или после узла редуцирования, необходимой температуры теплоносителя в системе отопления, срабатывание технологических защит и выдачу световой и звуковой сигнализации при нарушении режимов работы.

Возможно изготовление блоков подогрева природного газа индивидуального исполнения, отличающихся от типоразмерного ряда, количеством линий нагрева, производительностью по подогреваемому газу, наличием дополнительного технологического оборудовния и другими параметрами и характеристиками.

Преимущества:

Блоки подогрева природного газа по сравнению с подогревателями газа ГПМ-ПТПГ обладают следующими преимуществами:

  • более высокий кПД установки в целом, за счет применения котлов с кПД равным 90-92% и дутьевых горелочных устройств (для сравнения подогреватели газа имеют кПД 82-87%);
  • возможность более гибкого регулирования температуры газа и соответственно больший диапазон стабильной работы установки по расходу (от 0 до max), а также поддержание температуры на выходе БППГ или ГРС ±1...2оС во всем диапазоне расходов и температур газа.
  • повышенное удобство эксплуатации и обслуживания за счет размещения основного оборудования БППГ в помещении или под навесом;
  • меньший по сравнению с подогревателями газа объем промежуточного теплоносителя и возмож- ность использования в качестве теплоносителя — воды;
  • возможность организации дополнительных контуров отбора теплоносителя для обогрева блок- боксов ГРС или других технологических нужд.
