Клапан предохранительный Т-831





Характеристики
Описание
Схемы


Наименование основных параметров Норма
1 Рабочая среда сжиженные углеводородные газы
2 Диаметр условного прохода, DN, мм 25
3 Давление начала открытия клапана, МПа (кгс/см²) 1,1+0,05 (11+0,5)
4 Пропускная способность клапана по газу с плотностью 2,2 кг/м³ при давлении
1,15 МПа, м³/ч, не менее		 800
5 Класс герметичности затвора А по ГОСТ 9544-2005
6 Присоединительные размеры: наружная резьба, трубная по ГОСТ 6357-81 1½-В
7 Габаритные размеры, мм, не более - длина - диаметр 292 77
8 Масса, кг, не более 3,1

Средний срок службы клапана не менее 15 лет;

Назначенный срок службы, лет, не менее – 40.

Назначение

Клапан предохранительный Т-831 пружинного типа предназначен для сброса давления паровой фазы сжиженного газа или других неагрессивных углеводородных газообразных сред в атмосферу до установленной величины при повышении давления в резервуарах сверх допустимого предела.

Клапан устанавливается на подземных резервуарах сжиженного газа емкостью от 2,2 до 5м³.

Условия эксплуатации клапанов соответствуют климатическому исполнению УХЛ1 ГОСТ 15150-69, но с температурой окружающего воздуха от минус 40 до плюс 60°С.

Клапан монтируется на резервуарах с сжиженным газом колпаком вверх в вертикальном положении и должен сообщаться с парофазным пространством.

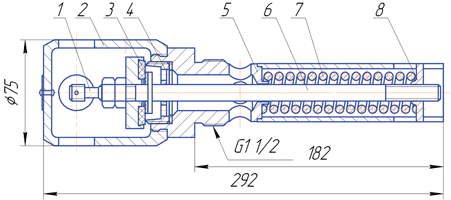

1 – вилка; 2 – колпак; 3 – уплотнитель клапана; 4 – седло; 5 – стальной корпус с приваренным стаканом; 6 – шток в сборе с клапаном; 7 – пружина; 8 – гайка

Рисунок . Клапан предохранительный Т-831

Устройство и принцип работы

Стальной корпус выполнен в виде штуцера с шестигранником и наружной присоединительной резьбой 1½''. К нижнему торцу приварен стакан с двумя пазами на свободном конце, в котором своими выступами вставлена регулирующая гайка.

Пружина зажата между регулирующей гайкой и корпусом.

В верхней части корпуса вставлено седло. Отдельно на штоке смонтирован клапан с резиновым уплотнителем. Шток в сборе проходит сквозь корпус и нижним резьбовым концом ввернут в гайку.

Резиновый уплотнитель закрывает седло.

Путем вращения штока, гайка перемещается вдоль оси, изменяя усилие пружины, которая определяет настройку клапана на давление в заданных пределах.

Клапан работает следующим образом: газ из резервуара через отверстия корпуса входит в пространство под уплотнителем. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной.

Когда давление газа в резервуаре превысит предел настройки, уплотнитель вместе со штоком, преодолевая усилие пружины, поднимается вверх, открывая выход газа в атмосферу через отверстия в колпаке.

Сброс газа произойдет до снижения давления в резервуаре ниже настроенного, после чего под действием пружины шток с уплотнителем закроет седло.
