Регулятор давления газа универсальный РДГД-20М





Характеристики
Описание
Схемы


Технические характеристики

Таблица 1

Наименование параметра

или характеристики

Значения по исполнениям

РДГД-20М-1,2

РДГД-20М-0,6

РДГД-20М-0,3

1 Регулируемая среда

природный газ по ГОСТ 5542-2014

сжиженный газ по ГОСТ 20448-90

2 Номинальный диаметр DN, мм:

- входного штуцера

- выходного штуцера



                                    15

32

3 Максимальное входное давление, МПа

1,2

0,6

0,3

4 Диапазон настройки выходного давления, кПа

от 2,0 до 2,5

5 Диаметр седла, мм

3

5

7

6 Зона неравномерности (пропорциональности) регулирования, %

±10*

7 Давление  срабатывания  сбросного клапана при превышении  установленного  максимального выходного  давления  на величину, кПа

от 0,3 до 0,8

8 Класс герметичности рабочего, отсечного и сбросного клапана

А по ГОСТ 9544-2015

9 Диапазон настройки автоматического отключения подачи газа:

–

при повышении выходного давления, кПа

–

при понижении выходного давления, % от Рвых.





от 3,0 до 4,5

10-20

10 Точность срабатывания автоматического отключающего устройства, %

±10

11 Материал корпуса

АК7ч(АЛ9) ГОСТ 1583-93

12 Строительная  длина, мм

246

13 Габаритные размеры, мм, не более

–

длина

–

ширина

–

высота

418

166

276

14 Масса, кг, не более

5,5



*При изменении входного давления не более ±30%



Таблица 2

Наименование параметра

или характеристики

Значения по исполнениям

РДГД-20М1-1,2

РДГД-20М1-0,6

РДГД-20М1-0,3

1 Регулируемая среда

природный газ по ГОСТ 5542-2014

сжиженный газ по ГОСТ 20448-90

2 Номинальный диаметр DN, мм

- входного штуцера,

- выходного штуцера

15

                                   32

3 Максимальное входное давление, МПа

1,2

0,6

0,3

4 Диапазон настройки выходного давления, кПа

от 1,0 до 2,0

5 Диаметр седла, мм

3

5

7

6 Зона неравномерности (пропорциональности) регулирования, %

±10*

7 Давление  срабатывания  сбросного клапана при превышении  установленного  максимального выходного  давления  на величину, кПа

от 0,3 до 0,8

8 Диапазон настройки автоматического отключения подачи газа:

–

при повышении выходного давления, кПа

–

при понижении выходного давления,

% от Рвых.





от 1,5 до 2,8



10-20

9 Точность срабатывания автоматического отключающего устройства, %

±10

10 Материал корпуса

АК7ч(АЛ9) ГОСТ 1583-93

11 Строительная  длина, мм

246

12 Габаритные размеры, мм, не более

–

длина

–

ширина

–

высота

440

166

305

13 Масса, кг, не более

6,2



*При изменении входного давления не более ±30%



Таблица 3

Наименование параметра

или характеристики

Значения по исполнениям

РДГД-20М2-1,2

РДГД-20М2-0,6

РДГД-20М2-0,3

1 Регулируемая среда

природный газ по ГОСТ 5542-2014

сжиженный газ по ГОСТ 20448-90

2 Номинальный диаметр DN, мм

- входного штуцера,

- выходного штуцера

15

                                   32

3 Максимальное входное давление, МПа

1,2

0,6

0,3

4 Диапазон настройки выходного давления, кПа

от 2,5 до 3,5

5 Диаметр седла, мм

3

5

7

6 Зона неравномерности (пропорциональности) регулирования, %

±10*

7 Давление  срабатывания  сбросного клапана при превышении  установленного  максимального выходного  давления  на величину, кПа

от 0,3 до 0,8

8 Диапазон настройки автоматического отключения подачи газа:

–

при повышении выходного давления, кПа

–

при понижении выходного давления,

% от Рвых.





от 3,5 до 5,5



10-20

9 Точность срабатывания автоматического отключающего устройства, %

±10

10 Материал корпуса

АК7ч(АЛ9) ГОСТ 1583-93

11 Строительная  длина, мм

246

12 Габаритные размеры, мм, не более

–

длина

–

ширина

–

высота



418

166

276

13 Масса, кг, не более

5,5



*При изменении входного давления не более ±30%

Таблица 4

Наименование параметра

или характеристики

Значения по исполнениям

РДГД-20М3-1,2

РДГД-20М3-0,6

РДГД-20М3-0,3

1 Регулируемая среда

природный газ по ГОСТ 5542-2014

сжиженный газ по ГОСТ 20448-90

2 Номинальный диаметр DN, мм

- входного штуцера

 - выходного штуцера

15

 32

3 Максимальное входное давление, МПа

1,2

0,6

0,3

4 Диапазон настройки выходного давления, кПа

от 3,5 до 5,0

5 Диаметр седла, мм

3

5

7

6 Зона неравномерности (пропорциональности) регулирования, %

±10*

7 Давление  срабатывания  сбросного клапана при превышении  установленного  максимального выходного  давления  на величину, кПа

от 0,3 до 0,8

8 Диапазон настройки автоматического отключения подачи газа:

–

при повышении выходного давления, кПа

–

при понижении выходного давления,

% от Рвых.





от 4,5 до 7,5



10-20

9 Точность срабатывания автоматического отключающего устройства, %

±10

10 Материал корпуса

АК7ч(АЛ9) ГОСТ 1583-93

11 Строительная  длина, мм

246

12 Габаритные размеры, мм, не более

–

длина

–

ширина

–

высота

418

166

276

13 Масса, кг, не более

5,5



*При изменении входного давления не более ±30%

 Показатели надежности регулятора:

    • средняя наработка на отказ, часов, не менее – 40000;
    • средний срок службы, лет, не менее – 30;
    • срок службы, лет - 40.

По истечении среднего срока службы дальнейшая эксплуатация регулятора допускается после диагностирования.

 Пропускная способность регулятора  в зависимости от входного  давления  соответствует указанной в таблице 5.

Пропускная способность регулятора в зависимости от входного давления

Таблица 5

Входное  давление, МПа

Пропускная  способность  регулятора,  нм³/ч

Диаметр седла, мм

3

5

7

0,05

4,5

9

18

0,1

9

18

34

0,2

13,5

28

58

0,3

18

40

70

0,4

28

46

-

0,5

34

58

-

0,6

40

70

-

0,7

43

-

-

0,8

46

-

-

0,9

52

-

-

1,0

58

-

-

1,1

66

-

-

1,2

70

-

-





Примечания:



1. Значения пропускной способности приведены для газа с плотностью

0,73 кг/м³ и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.

2. Для определения пропускной способности регулятора на газе с другой  плотностью величину пропускной способности таблица 5 нужно умножить на коэффициент К



где a —плотность газа, кгс/см2.



Назначение изделия

Регуляторы давления газа РДГД-20М предназначены для систем газоснабжения бытовых и промышленных потребителей. Они обеспечивают редуцирование высокого и среднего давления на низкое, автоматическое поддержание выходного давления на заданном уровне, автоматическое отключе-ние подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.

Регуляторы изготавливаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Устройство и принцип работы

В регуляторе соединены и независимо работают следующие устройства: непосредственно регулятор давления, автоматическое отключающее устройство, сбросной клапан, фильтр для очистки газа от механических примесей.

Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок, фильтр и, проходя через щель между рабочим клапаном и седлом, редуцируется до низкого давле-ния и по выходному патрубку поступает к потребителю.

Настройка выходного давления осуществляется с помощью пружины 13 и регулировочной гайки 14.

Импульс от выходного давления передается в подмембранную полость регулятора и в подмем-бранную полость отключающего устройства по импульсным трубкам от выходного трубопровода.

В случае повышения давления на выходе регулятора открывается сбросной клапан, обеспечивая сброс газа в атмосферу через свечу.

При дальнейшем повышении давления газа мембрана отключающего устройства с толкателем начинают перемещаться, выталкивая шток вверх, и отсечной клапан перекроет вход газа в регулятор.

При понижении выходного давления сверх настроечной величины мембрана отключающего устройства с толкателем также вытолкнет шток вверх и отсечной клапан перекроет вход газа в регулятор.

Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

Для этого вывинчивается пробка и плавно перемещается шток 19 до того момента, когда за его выступ западает конец штока 17. Этот момент определяется на слух по характерному щелчку. Затем пробка заворачивается на место до упора.

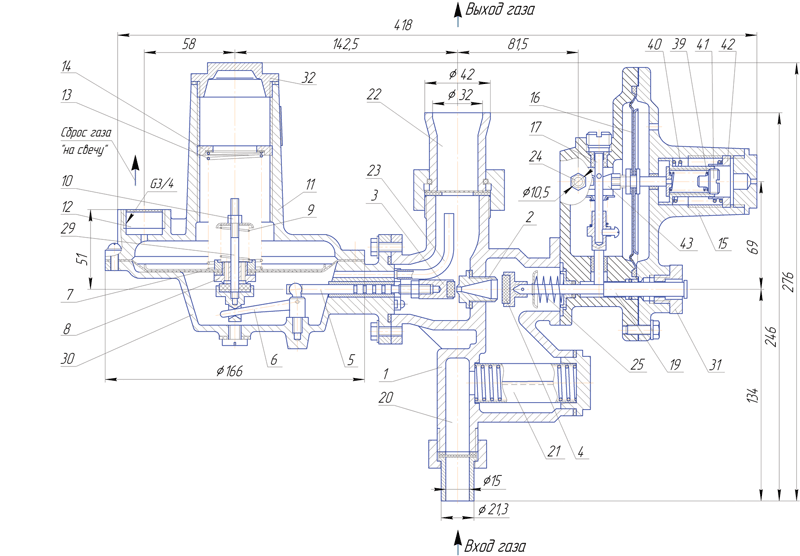

1 – корпус; 2 – седло; 3 – рабочий клапан; 4 – отсечной клапан; 5, 17, 19, 29 – шток; 6 – рычажный механизм; 7, 16 – мембрана; 8 – сбросной клапан; 9, 13, 25, 39, 40 – пружина; 10, 14, 41, 42 – регулировочные гайки; 11 – крышка мембранного узла; 12, 24 – штуцер; 15 – отключающее устройство; 20 – входной патрубок; 21 – фильтр; 22 – выходной патрубок; 23 – импульсная трубка; 30 – корпус мембранного узла; 31, 32 – пробка; 43 – толкатель.

Рисунок 1. Регулятор давления газа РДГД-20М (РДГД-20М2, РДГД-20М3).

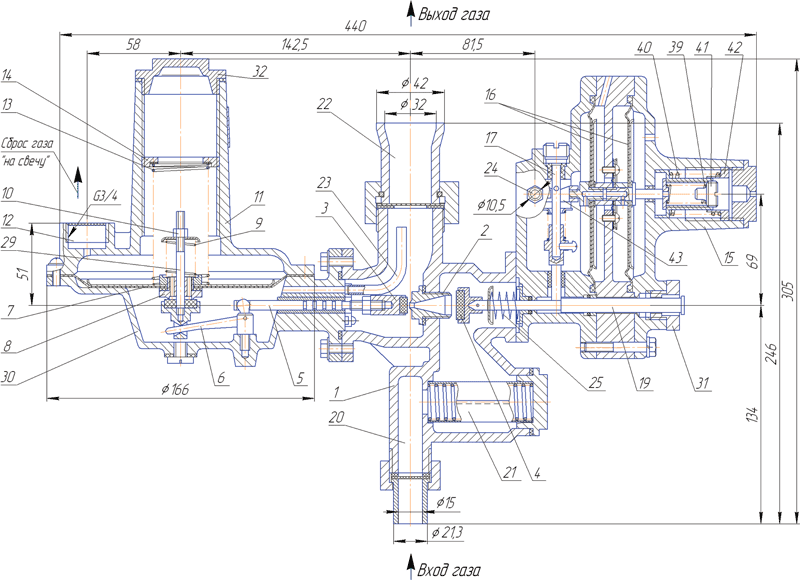

1 – корпус; 2 – седло; 3 – рабочий клапан; 4 – отсечной клапан; 5, 17, 19, 29 – шток; 6 – рычажный механизм; 7, 16 – мембрана; 8 – сбросной клапан; 9, 13, 25, 39, 40 – пружина; 10, 14, 41, 42 – регулировочные гайки; 11 – крышка мембранного узла; 12, 24 – штуцер; 15 – отключающее устройство; 20 – входной патрубок; 21 – фильтр; 22 – выходной патрубок; 23 – импульсная трубка; 30 – корпус мембранного узла; 31, 32 – пробка; 43 – толкатель.

Рисунок 2. Регулятор давления газа РДГД-20М1
