Регуляторы давления газа РДГ





Характеристики
Описание

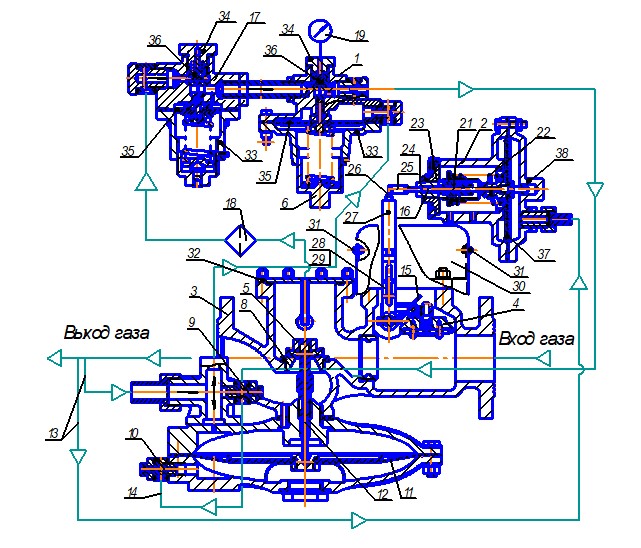

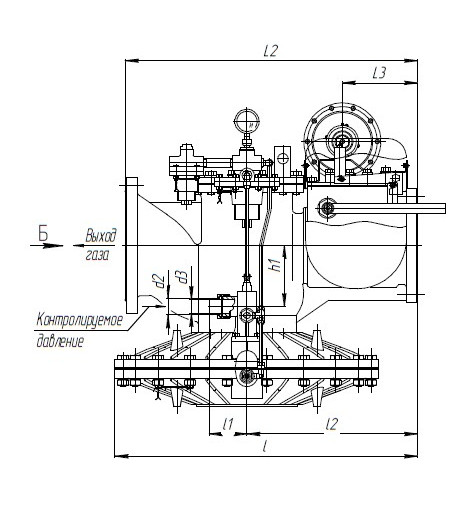

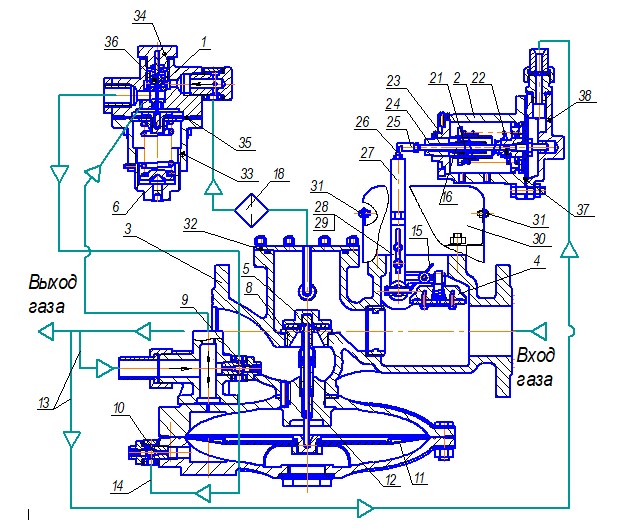

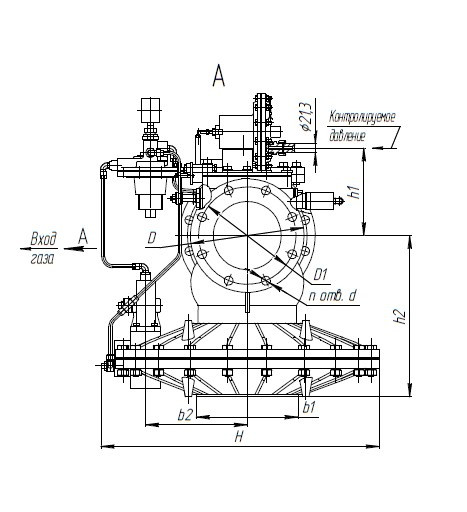

Схемы


Технические характеристики



Наименование параметра или

характеристики

Значения по исполнениям

РДГ-50Н

РДГ-50В

РДГ-80Н

РДГ-80В

РДГ-150Н

РДГ-150В

РДГ-150/200Н

РДГ-150/200В

1 Регулируемая среда

природный газ по ГОСТ 5542-2014

сжиженный газ по ГОСТ 20 448-90

2 Максимальное давление газа на входе, МПа



1,2

3  Диаметр седла, мм

25,  35, 42

50, 64

105

105, 120, 140

4 Диапазон настройки выходного давления Рвых., МПа

от 0,001 до 0,06

от 0,03

до 0,6

от 0,001 до 0,06

от 0,03

до 0,6

от 0,001 до 0,06

от 0,03

до 0,6

от 0,001 до 0,06

от 0,03

до 0,6

5 Зона пропорциональности, % от Рвых.

±101)

6 Диапазоны настройки давления срабатывания автоматического отключающего устройства:



- при понижении выходного давления, МПа

от 0,0003 до 0,003

от 0,003 до 0,03

от 0,0003

до 0,003

от 0,003

до 0,03

от 0,0003

до 0,003

от 0,003

до 0,03

от 0,0003

до 0,003

от 0,003

до 0,03

- при повышении выходного давления 2), МПа

от 0,0014 до 0,012

(от 0,012 до 0,075)3)

от 0,0375 до 0,16 3)

(от 0,16 до 0,75)

от 0,0014

до 0,012

(от 0,012

до 0,075)3)

от 0,0375

до 0,16 3)

(от 0,16

до 0,75)

от 0,0014

до 0,012

(от 0,012

до 0,075) 3)

от 0,0375

до 0,16 3)

(от 0,16 до 0,75)

от 0,0014

до 0,012

(от 0,012

до 0,075) 3)

от 0,0375

до 0,16 3)

(от 0,16 до 0,75)

7 Точность срабатывания автоматического отключающего устройства, %, не более:

- для выходного давления:

● до 0,005 МПа

● свыше 0,005 МПа






±10

±5

8 Класс герметичности рабочего и запорного клапанов

А по ГОСТ  9544-2015

9 Материал корпуса




АК7ч(АЛ9)  ГОСТ 1583-93

АК7ч(АЛ9)

ГОСТ 1583-93

сталь 20Л ГОСТ 977-88

10 Присоединительные размеры:

-номинальный диаметр, мм



- входного патрубка

-выходного патрубка



- соединение




DN 50

DN 80

DN 150

DN 150

DN 50

DN 80

DN 150

DN 200

Фланцевое по ГОСТ 33259-2015 исп.В для PN=1,6 МПа

11 Строительная длина, мм

365

502

570

720

12 Масса, кг, не более

28

26

52

50

176

174

232

230



1)  При изменении входного давления не более ±30%

2)   (1,25-1,5) Рвых. - для диапазона настройки выходного давления от 0,001 до 0,06  МПа;

 (1,25-1,3) Рвых. - для выходного давления свыше 0,06 МПа.

3)  Обеспечивается комплектом  сменных пружин.

Пропускная способность регулятора в зависимости от входного и выходного давления  соответствует указанной в таблицах 2-11.



Таблица 2 - Пропускная способность регулятора РДГ-50Н(В) с диаметром седла 25 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

450

440

397

372

282

0,15

562

562

557

549

519

462

0,20

675

675

675

675

669

648

539

0,25

787

787

787

787

787

785

732

568

0,30

900

900

900

900

900

900

883

803

0,40

1125

1125

1125

1125

1125

1125

1125

1115

930

0,50

1350

1350

1350

1350

1350

1350

1350

1350

1296

1077

0,60

1575

1575

1575

1575

1575

1575

1575

1575

1575

1463

1137

0,70

1800

1800

1800

1800

1800

1800

1800

1800

1800

1765

1606

1216

0,80

2025

2025

2025

2025

2025

2025

2025

2025

2025

2025

1944

1735

0,90

2250

2250

2250

2250

2250

2250

2250

2250

2250

2250

2231

2107

1,0

2475

2475

2475

2475

2475

2475

2475

2475

2475

2475

2472

2417

1,1

2700

2700

2700

2700

2700

2700

2700

2700

2700

2700

2700

2688

1,2

2925

2925

2925

2925

2925

2925

2925

2925

2925

2925

2925

2925



Таблица 3 - Пропускная способность регулятора РДГ-50Н(В) с диаметром седла 35 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

900

880

793

744

564

0,15

1130

1130

1120

1080

1037

934

0,20

1360

1360

1360

1360

1348

1314

1085

0,25

1582

1582

1582

1582

1582

1575

1458

1109

0,30

1816

1816

1816

1816

1816

1816

1789

1617

0,40

2270

2270

2270

2270

2270

2270

2270

2250

1878

0,50

2724

2724

2724

2724

2724

2724

2724

2724

2632

2174

0,60

3178

3178

3178

3178

3178

3178

3178

3178

3178

3164

2294

0,70

3632

3632

3632

3632

3632

3632

3632

3632

3632

3599

3287

2492

0,80

4086

4086

4086

4086

4086

4086

4086

4086

4086

4086

3948

3501

0,90

4541

4541

4541

4541

4541

4541

4541

4541

4541

4541

4502

4254

1,0

4995

4995

4995

4995

4995

4995

4995

4995

4995

4995

4954

4879

1,1

5736

5736

5736

5736

5736

5736

5736

5736

5736

5736

5732

5711

1,2

6500

6500

6500

6500

6500

6500

6500

6500

6500

6500

6500

6500



Таблица 4 - Пропускная способность регулятора РДГ-50Н(В) с диаметром седла 42 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

1200

1160

1070

992

753

0,15

1500

1500

1487

1460

1380

1241

0,20

1800

1800

1800

1800

1785

1728

1436

0,25

2102

2102

2102

2102

2102

2095

1953

1517

0,30

2400

2400

2400

2400

2400

2400

2355

2143

0,40

3000

3000

3000

3000

3000

3000

3000

2975

2483

0,50

3600

3600

3600

3600

3600

3600

3600

3600

3460

2875

0,60

4200

4200

4200

4200

4200

4200

4200

4200

4190

3906

3035

0,70

4800

4800

4800

4800

4800

4800

4800

4800

4800

4713

4288

3246

0,80

5400

5400

5400

5400

5400

5400

5400

5400

5400

5390

5188

4630

0,90

6000

6000

6000

6000

6000

6000

6000

6000

6000

6000

5954

5625

1,0

6600

6600

6600

6600

6600

6600

6600

6600

6600

6600

6598

6450

1,1

7205

7205

7205

7205

7205

7205

7205

7205

7205

7205

7205

7175

1,2

7800

7800

7800

7800

7800

7800

7800

7800

7800

7800

7800

7800



Таблица 5 - Пропускная способность регулятора РДГ-80Н(В) с диаметром седла 50 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

1418

1386

1249

1172

888

0,15

1780

1780

1764

1701

1634

1471

0,20

2127

2127

2127

2127

2108

2055

1696

0,25

2482

2482

2482

2482

2482

2470

2287

1739

0,30

2836

2836

2836

2836

2836

2836

2794

2525

0,40

3545

3545

3545

3545

3545

3545

3545

3513

2933

0,50

4251

4251

4251

4251

4251

4251

4251

4251

4123

3392

0,60

4963

4963

4963

4963

4963

4963

4963

4963

4963

4941

3582

0,70

5672

5672

5672

5672

5672

5672

5672

5672

5672

5614

5133

3891

0,80

6381

6381

6381

6381

6381

6381

6381

6381

6381

6381

6165

5467

0,90

7090

7090

7090

7090

7090

7090

7090

7090

7090

7090

7029

6981

1,0

7799

7799

7799

7799

7799

7799

7799

7799

7799

7799

7735

7618

1,1

8508

8508

8508

8508

8508

8508

8508

8508

8508

8508

8508

8471

1,2

9240

9240

9240

9240

9240

9240

9240

9240

9240

9240

9240

9240




Таблица 6 - Пропускная способность регулятора РДГ-80Н(В) с диаметром седла 64 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

2200

2151

1938

1818

1378

0,15

2762

2762

2737

2639

2534

2282

0,20

3430

3430

3430

3430

3399

3313

2727

0,25

3989

3989

3989

3989

3989

3971

3676

2797

0,30

4400

4400

4400

4400

4400

4400

4334

3917

0,40

5500

5500

5500

5500

5500

5500

5500

5451

4550

0,50

6600

6600

6600

6600

6600

6600

6600

6600

6377

5267

0,60

7700

7700

7700

7700

7700

7700

7700

7700

7700

7666

5558

0,70

8800

8800

8800

8800

8800

8800

8800

8800

8800

8720

7964

6037

0,80

9900

9900

9900

9900

9900

9900

9900

9900

9900

9900

9565

8482

0,90

11000

11000

11000

11000

11000

11000

11000

11000

11000

11000

10905

10304

1,0

12100

12100

12100

12100

12100

12100

12100

12100

12100

12100

12000

11818

1,1

13200

13200

13200

13200

13200

13200

13200

13200

13200

13200

13200

11947

1,2

14300

14300

14300

14300

14300

14300

14300

14300

14300

14300

14300

14300



Таблица 7 - Пропускная способность регулятора РДГ-150Н(В) с диаметром седла 105 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

5600

5440

5000

4633

3513

0,15

7000

7000

6940

6838

6455

5791

0,20

8400

8400

8400

8400

8330

8065

6703

0,25

9800

9800

9800

9800

9800

9769

9110

7070

0,30

11200

11200

11200

11200

11200

11200

10980

9900

0,40

14000

14000

14000

14000

14000

14000

14000

13880

11580

0,50

16800

16800

16800

16800

16800

16800

16800

16800

16130

13405

0,60

19600

19600

19600

19600

19600

19600

19600

19600

19540

18220

14150

0,70

22400

22400

22400

22400

22400

22400

22400

22400

22400

21975

19900

15140

0,80

25200

25200

25200

25200

25200

25200

25200

25200

25200

25150

24190

21590

0,90

28000

28000

28000

28000

28000

28000

28000

28000

28000

28000

27760

26230

1,0

30800

30800

30800

30800

30800

30800

30800

30800

30800

30800

30770

30090

1,1

33600

33600

33600

33600

33600

33600

33600

33600

33600

33600

33600

33460

1,2

36400

36400

36400

36400

36400

36400

36400

36400

36400

36400

36400

36400



Таблица 8 - Пропускная способность регулятора РДГ-150/200Н(В) с диаметром седла 105 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

5900

5734

5265

4880

3700

0,15

7370

7370

7300

7200

6800

6100

0,20

8850

8850

8850

8850

8770

8495

7060

0,25

10320

10320

10320

10320

10320

10295

9600

7450

0,30

11800

11800

11800

11800

11800

11800

11580

10530

0,40

14750

14750

14750

14750

14750

14750

14750

14630

12200

0,50

17700

17700

17700

17700

17700

17700

17700

17700

17000

14125

0,60

20650

20650

20650

20650

20650

20650

20650

20650

20600

19200

14900

0,70

23600

23600

23600

23600

23600

23600

23600

23600

23600

23160

21070

15950

0,80

26550

26550

26550

26550

26550

26550

26550

26550

26550

26500

25500

22755

0,90

29500

29500

29500

29500

29500

29500

29500

29500

29500

29500

29260

27645

1,0

32450

32450

32450

32450

32450

32450

32450

32450

32450

32450

32425

31700

1,1

35400

35400

35400

35400

35400

35400

35400

35400

35400

35400

35400

35260

1,2

38350

38350

38350

38350

38350

38350

38350

38350

38350

38350

38350

38350



Таблица 9 - Пропускная способность регулятора РДГ-150/200Н(В) с диаметром седла 120 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

7500

7300

6700

6200

4700

0,15

9350

9350

9300

9200

8650

7750

0,20

11250

11250

11250

11250

11150

10800

8900

0,25

13100

13100

13100

13100

13100

13090

12200

9450

0,30

15000

15000

15000

15000

15000

15000

14700

13400

0,40

18750

18750

18750

18750

18750

18750

18750

18600

15500

0,50

22500

22500

22500

22500

22500

22500

22500

22500

21600

17950

0,60

26250

26250

26250

26250

26250

26250

26250

26250

26150

24400

18950

0,70

30000

30000

30000

30000

30000

30000

30000

30000

30000

29500

26800

20250

0,80

33700

33700

33700

33700

33700

33700

33700

33700

33700

33700

32400

28900

0,90

37500

37500

37500

37500

37500

37500

37500

37500

37500

37500

37200

35150

1,0

41200

41200

41200

41200

41200

41200

41200

41200

41200

41200

41200

40300

1,1

45000

45000

45000

45000

45000

45000

45000

45000

45000

45000

45000

44800

1,2

48750

48750

48750

48750

48750

48750

48750

48750

48750

48750

48750

48750



Таблица 10 - Пропускная способность регулятора РДГ-150/200Н(В) с диаметром седла 140 мм

Рвх, МПа

Рвых, МПа

0,001-0,01

0,03

0,05

0,06

0,08

0,1

0,15

0,2

0,3

0,4

0,5

0,6

0,10

9500

9230

8480

7860

5960

0,15

11875

11875

11750

11600

10950

9825

0,20

14250

14250

14250

14250

14130

13680

11370

0,25

16625

16625

16625

16625

16625

16572

15450

12000

0,30

19000

19000

19000

19000

19000

19000

18640

16960

0,40

23750

23750

23750

23750

23750

23750

23750

23550

19650

0,50

28500

28500

28500

28500

28500

28500

28500

28500

27360

22740

0,60

33250

33250

33250

33250

33250

33250

33250

33250

33145

30950

24000

0,70

38000

38000

38000

38000

38000

38000

38000

38000

38000

37280

33920

25680

0,80

42750

42750

42750

42750

42750

42750

42750

42750

42750

42660

41000

36630

0,90

47500

47500

47500

47500

47500

47500

47500

47500

47500

47500

47100

44500

1,0

52250

52250

52250

52250

52250

52250

52250

52250

52250

52250

52190

51750

1,1

57000

57000

57000

57000

57000

57000

57000

57000

57000

57000

57000

56760

1,2

61750

61750

61750

61750

61750

61750

61750

61750

61750

61750

61750

61750

Примечания:

  1. Значения пропускной способности приведены для газа с плотностью 0,73 кг/м³  и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.
  2. Для определения пропускной способности регулятора на газе с другой плотностью величину пропускной способности (таблицы 2-11 ) нужно умножить на коэффициент К

                                                 ,

       где α —плотность газа, кгс/см2.


Показатели надежности регулятора:

  • cредняя наработка на отказ, часов, не менее – 40000;
  • средний срок службы, лет, не менее – 30.
  • срок службы, лет - 40.



По истечении среднего срока службы дальнейшая эксплуатация регулятора допускается после диагностирования.

Регулятор предназначен для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа потребителям при повышении или понижении заданных величин контролируемого давления газа.

Регулятор предназначен для установки в ГРП и ГРУ систем газоснабжения промышленных и коммунально-бытовых объектов.

Регулятор соответствует требованиям ТУ 4859-029-36214188-2000,

Техническим регламентам Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе», ТР ТС 010/2011 "О безопасности машин и оборудования”, ГОСТ 11881-76, требованиям Федеральных норм и правил в области промышленной безопасности «Правила безопасности сетей газораспределения и газопотребления», СП 62.13330.2011.

Регулятор изготавливается следующих исполнений:

  • с номинальным диаметром DN: 50, 80, 150, 150/200;
  • с диаметром седла:  25; 35; 42; 50; 64; 105; 120; 140 мм;
  • низкого и среднего контролируемого давления (Н);
  • среднего и высокого контролируемого давления (В).
  • с регулятором управления и органами управления отключающего устройства, расположенными слева по направлению потока газа (основное исполнение);
  • с регулятором управления и органами управления отключающего устройства, расположенными справа по направлению потока газа (исполнение -01).



По требованию заказчика регулятор может быть укомплектован датчиком срабатывания отключающего устройства (датчиком положения отсечного клапана).

Устройство и принцип работы

В состав регуляторов давления газа РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В) (см. рисунки 1, 2) входят следующие основные сборочные единицы :

  • исполнительное устройство 3;
  • регулятор управления 1;
  • механизм контроля (отсечного клапана) 2;
  • стабилизатор 17 (для РДГ-Н).

ВНИМАНИЕ !

Регулятор имеет раздельные импульсы к исполнительному устройству регулятора и к механизму контроля отсечного клапана. Данное техническое решение позволяет производить проверку срабатывания отсечного клапана без отключения потребителя.

Все составные части регулятора соединены в единый механизм импульсными трубками.

Исполнительное устройство имеет фланцевый корпус, внутри которого установлено сменное седло. К нижней части корпуса крепится мембранный привод, который состоит из мембраны, в центральное гнездо которой упирается толкатель, а в него – стержень, перемещающийся во втулках направляющей колонки и передающий вертикальное перемещение мембраны регулирующему клапану.

Регулятор управления вырабатывает управляющее давление для подмембранной полости мембранного привода исполнителоного устройства с целью перестановки регулирующего клапана.

С помощью регулировочного стакана регулятора управления осуществляется настройка регулятора давления РДГ на заданное выходное давление.

Стабилизатор предназначен для поддержания постоянного давления на входе в регулятор управления (пилот), т.е. для исключения влияния колебаний входного давления на работу регулятора в целом и устанавливается только на регуляторах низкого выходного давления РДГ-Н.

Стабилизатор и регулятор управления (пилот) состоят из: корпуса, узла мембраны с пружинной нагрузкой, рабочего клапана, стакана регулировочного.

Для контроля давления после стабилизатора (рисунок 3) устанавливается манометр-индикатор.

Механизм контроля предназначен для непрерывного контроля выходного давления и выдачи сигнала на срабатывание отсечного клапана в исполнительном устройстве при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.

Механизм контроля состоит из разъемного корпуса, мембраны, штока, большой и малой настроечной пружины, уравновешивающих действие на мембрану импульса выходного давления.

На отсечном клапане имеется перепускной клапан, который служит для выравнивания давления в полостях корпуса исполнительного устройства до и после отсечного клапана при пуске регулятора.

Фильтр предназначен для очистки газа, используемого для управления регулятором, от механических примесей.

Регулятор работает следующим образом. Газ входного давления поступает через фильтр к стабилизатору, затем под давлением 0,2МПа в регулятор управления (пилот) (для исполнения РДГ-Н). От регулятора управления (для исполнения РДГ-Н) газ через регулируемый дроссель поступает в подмембранную полость исполнительного устройства. Надмембранная полость исполнительного устройства через регулируемый дроссель и импульсную трубку входного газопровода связана с газопроводом за регулятором.

Давление в подмембранной полости исполнительного устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительного устройства находится под воздействием выходного давления. Регулятор управления (пилот) поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установившемся режиме).

Любые отклонения выходного давления от заданного вызывает изменения давления в надмембранной полости исполнительного устройства, что приводит к перемещению регулирующего клапана в новое равновесное состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается выходное давление.

При отсутствии расхода газа клапан закрыт, что определяется отсутствием управляющего перепада давления в надмембранной и подмембранной полостях исполнительного устройства и действием входного давления.

При наличии минимального потребления газа образуется управляющий перепад в надмембранной и подмембранной полостях исполнительного устройства, в результате чего мембрана исполнительного устройства с соединенным с ней стержнем, на конце которого свободно сидит рабочий клапан, придет в движение и откроет проход газу через образовавшуюся щель между уплотнением клапана и седлом.

При дальнейшем увеличении расхода газа, под действием управляющего перепада давления в указанных выше полостях исполнительного устройства, мембрана придет в дальнейшее движение и стержень с рабочим клапаном начнет увеличивать проход газа через увеличивающуюся щель между уплотнением рабочего клапана и седлом.

При уменьшении расхода газа клапан под действием измененного управляющего перепада давления в полостях исполнительного устройства уменьшит проход газа через уменьшающуюся щель между уплотнением клапана и седлом, а при отсутствии расхода газа клапан перекроет седло.

В случае аварийных повышений и понижений выходного давления мембрана механизма контроля перемещается влево или вправо, шток механизма контроля через кронштейн выходит из зацепления с упором и высвобождает рычаги, связанные со штоком отсечного клапана. Отсечной клапан под действием пружины перекрывает вход газа в регулятор.

1 – регулятор управления; 2 – механизм, контроля; 3 –исполнительное устройство; 9, 10 – регулируемые дроссели; 17- стабилизатор.

Рисунок 1. Общий вид и габаритные размеры регуляторов РДГ-Н

1 –регулятор управления; 2 – механизм контроля; 3 –исполнительное устройство; 9, 10 – регулируемые дроссели.

Рисунок 2. Общий вид и габаритные размеры регуляторов РДГ-В

1 – регулятор управления; 2 – механизм контроля; 3 – корпус исполнительного устройства; 4 – клапан отсечной; 5 – клапан; 6 – стакан регулировочный; 8 – седло; 9, 10 – дроссели регулируемые; 11 – мембрана исполнительного устройства; 12 – стержень; 14 – трубка импульсная; 13 – импульс от выходного газопровода; 15 – пружина отсечного клапана; 16 – шток механизма контроля; 17 – стабилизатор; 18 – фильтр; 19 – манометр-индикатор; 21, 22 – пружины; 23, 24 – втулки; 25 – кронштейн; 26 – упор; 27, 29 – рычаг; 28 – планка.

Рисунок 3. Схема соединения регулятора давления газа РДГ-Н

1 – регулятор управления; 2 – механизм контроля; 3 – корпус исполнительного устройства; 4 – клапан отсечной; 5 – клапан; 6 – стакан регулировочный; 8 – седло; 9, 10 – дроссели регулируемые; 11 – мембрана исполнительного устройства; 12 – стержень; 14 – трубка импульсная; 13 – импульс от выходного газопровода; 15 – пружина отсечного клапана; 16 – шток механизма контроля; 18 – фильтр; 21, 22 – пружины; 23, 24 – втулки; 25 – кронштейн; 26 – упор; 27, 29 – рычаг; 28 – планка.

Рисунок 4. Схема соединения регулятора давления газа РДГ-В
