Регулятор давления газа РДГ-150/200





Характеристики
Описание
Схемы


НАИМЕНОВАНИЕ
ПАРАМЕТРА
ИЛИ ХАРАКТЕРИСТИКИ
ВЕЛИЧИНЫ ПО ТИПАМ ИЛИ ИСПОЛНЕНИЯМ
Регулируемая среда
природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа
1,2
Диапазон настройки выходного давления, МПа
для РДГ-150/200Н 0,001-0,06;
для РДГ-150/200В 0,03-0,6
Диапазон давления настройки срабатывания автоматического отключающего устройства, МПа:
при понижении выходного давления


при повышении выходного давления


Для РДГ-150/200Н от 0,0003 до 0,03
Для РДГ-150/200В от 0,003 до 0,3

Для РДГ-150/200Н от 0,0012 до 0,075*
Для РДГ-150/200В от 0,0375 до 0,75*
Присоединение входного и выходного патрубка
фланцевое по ГОСТ 12815-80
Масса, кг
217
Средний срок службы, лет, не менее
15
* Обеспечивается комплектом сменных пружин



Сравнительная таблица пропускной способности регуляторов РДГ-150/200 и РДГ-150 (для природного газа)

Входное давление, МПа Пропускная способность регулятора, м3/ч1,0
РДГ-150
седло 105
РДГ-150/200 седло 105 РДГ-150/200 седло 140
0,1
5600
5900
9500
0,2
8400
8850
14250
0,3
11200
11800
19000
0,4
14000
14750
23750
0,5
16800
17700
28500
0,6
19600
20650
33250
0,7
22700
23600
38000
0,8
25200
26550
42750
0,9
28000
29500
47500
1,0
30800
32450
52250
1,1
33600
35400
57000
1,2
36400
38350
61750

КРАТКОЕ ОПИСАНИЕ

Регуляторы представляют единую конструкцию с клапаном регулирующим, устройством задания давления (пилотом), регулятором перепада (предпилотом) для поддержания постоянного давления на входе в пилот и предохранительно-запорным клапаном (КПЗ), встроенным в регулятор.

Регуляторы эксплуатируются на открытом воздухе в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории 2 по ГОСТ 15150, но при температуре окружающего воздуха от минус 40 до плюс 60ºС. Температура газа от минус 40 до плюс 70ºС.

НАЗНАЧЕНИЕ

Регуляторы давления газа РДГ-150/200 предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городов и других населенных пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий и других объектах газоснабжения.

Регуляторы обеспечивают снижение входного давления газа, автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

ПРЕИМУЩЕСТВА

  • Модульная конструкция регулятора обеспечивает высокую ремонтопригодность;
  • Регулятор оснащен встроенным предохранительно запорным клапаном, автоматически прекращающим подачу газа потребителю при недопустимом повышении или понижении выходного давления;
  • Корпус регулятора, спроектированный с учетом опыта передовых европейских производителей газорегулирующей арматуры;
  • Увеличенная пропускная способность при равных диаметрах установленных седел по сравнению с РДГ-150;
  • Возможность установки сменных седел до ø140 мм включительно;
  • Пониженный уровень шума по сравнению с РДГ-150;
  • Регулятор выполнен в едином корпусе с предохранительно-запорным клапаном (КПЗ-150);
  • Предохранительно-запорный клапан (КПЗ) регулятора выполнен с закрытой рычажной системой, является травмобезопасным, позволяет производить проверку срабатывания и неполного хода клапана, имеет устройство принудительного (аварийного) срабатывания;
  • Регуляторы не оказывают отрицательного воздействия на окружающую среду.

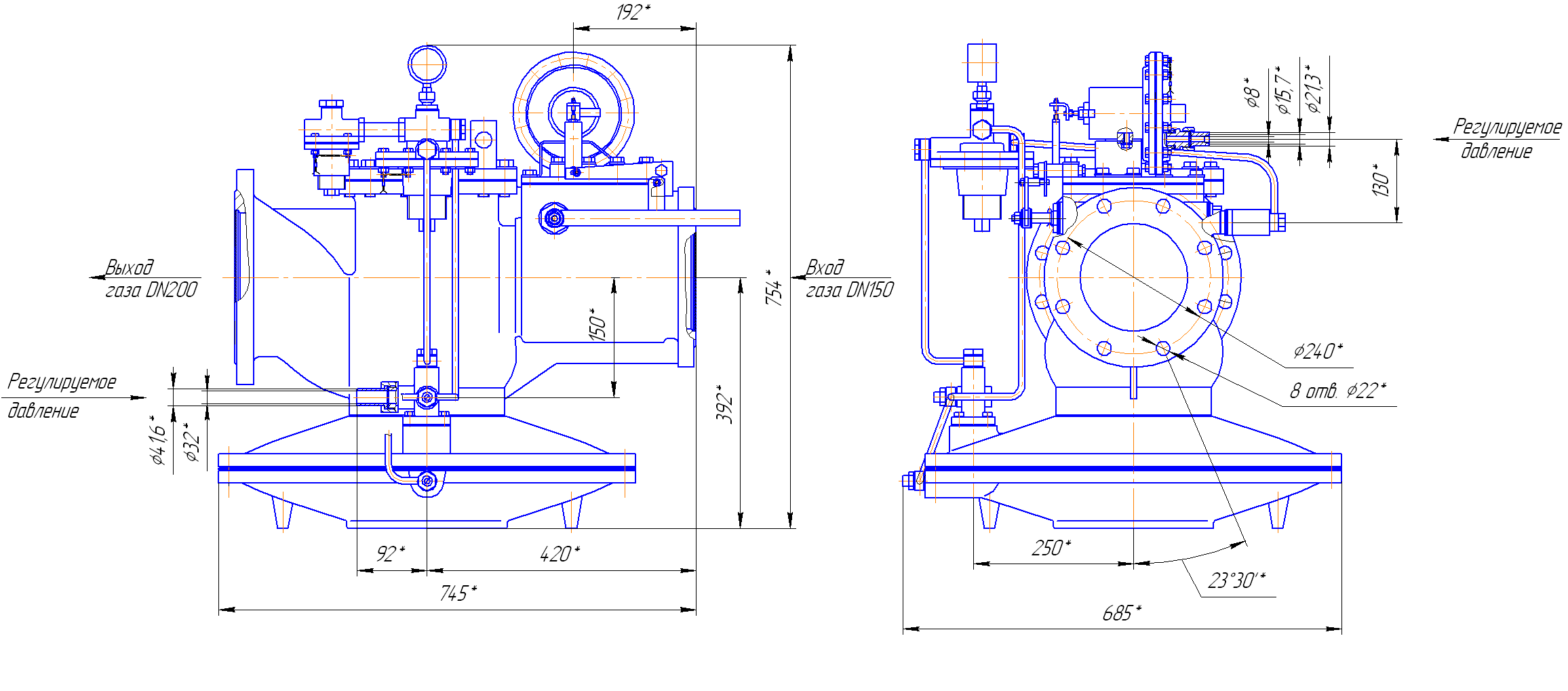

Габаритно-присоединительные размеры
