Регулятор давления газа РД-32М
Характеристики
Описание
Схемы
Типоразмеры и характеристики регуляторов должны соответствовать указанным в таблице 1.
Таблица 1
|
Тип или исполнение |
Номинальный диаметр DN, мм |
Вид газа |
Диаметр седла, мм |
Давление газа |
|
|
Входное, МПа |
Выходное, кПа |
||||
|
РД-32М/С-10 РД-32М/С-6 |
32 |
природный |
10 6 |
от 0,05 до 0,3 от 0,1 до 1,0 |
от 0,9 до 2,0 |
|
РД-32М/С-4 |
4 |
от 0,1 до 1,6 |
|||
|
РД-32М/Ж-6 РД-32М/Ж-4 |
32 |
сжиженный |
6 4 |
от 0,1 до 1,0 от 0,1 до 1,6 |
от 2,0 до 3,5 |
Технические характеристики
Технические данные, основные параметры и характеристики регуляторов приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение |
|
1 Максимальное входное давление, МПа |
1,6 |
|
2 Пределы регулирования выходного давления: – для природного газа, кПа; – для сжиженного газа, кПа |
от 0,9 до 2,0 от 2,0 до 3,5 |
|
3 Пропускная способность, нм3/ч |
см. таблицу 3 |
|
4 Давление начала срабатывания сбросного клапана при превышении установленного выходного давления: - для природного газа, кПа; - для сжиженного газа, кПа |
от 1,14 до 2,3 от 2,53 до 4,0 |
|
5 Пропускная способность сбросного клапана, нм3/ч |
0,5 |
|
6 Зона неравномерности (пропорциональности) регулирования, % |
± 10* |
|
7 Материал корпуса |
алюминий АК7ч ГОСТ 1583-93 |
|
8 Присоединительные размеры, мм : - входного патрубка - выходного патрубка - импульсного трубопровода |
DN20 DN32 DN15 |
|
9 Габаритные размеры, мм, не более: |
|
|
- строительная длина |
200 |
|
- длина |
343 |
|
- ширина |
220 |
|
- высота |
300 |
|
10 Масса, кг, не более |
8 |
|
*При изменении входного давления не более ±30% |
|
Примечание: При отсутствии в заказе указания о типоразмере регулятора предприятие поставляет регулятор давления РД-32М/С-6.
Класс герметичности затвора клапанов регуля-тора – А по ГОСТ 9544-2015
Настройка регулятора на требуемое выходное давление производится вращением регулировочного винта наверху колонки; при вращении по часовой стрелке давление уменьшается, а против увеличивается.
Таблица 3
| Входное давление, МПа | Пропускная способность регуляторов, м³/ч Диаметр седла, мм |
||
|---|---|---|---|
| 10 | 6 | 4 | |
|
0,050 |
28,0 | 23,0 | 12,0 |
|
0,100 |
50,0 | 35,0 | 23,0 |
|
0,200 |
90,0 | 65,0 | 31,0 |
|
0,300 |
124,0 | 77,0 | 43,0 |
|
0,400 |
— | 97,0 | 52,0 |
|
0,500 |
— | 129,0 | 62,0 |
|
0,600 |
— | 155,0 | 72,0 |
|
0,700 |
— | 174,0 | 85,0 |
|
0,800 |
— | 206,0 | 100,0 |
|
0,900 |
— | 232,0 | 110,0 |
|
1,000 |
— | 258,0 | 125,0 |
|
1,200 |
— | — | 150,0 |
|
1,400 |
— | — | 180,0 |
|
1,600 |
— | — | 220,0 |
Примечания
- Значение пропускной способности приведены для газа с относительной плотностью 0,73кг/м3 и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.
- Для определения пропускной способности регулятора на газе с другой относительной плотностью величину пропускной способности нужно умножить на коэффициент К,
K = 0,854/√a, где a – плотность газа.
Назначение изделия
Регуляторы давления РД-32М предназначены для снижения давления неагрессивных газов и автоматического поддержания выходного давления в заданных пределах на газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).
Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60° С .
Устройство и принцип работы
Регулятор (рисунок 1) выполнен из мембранной камеры и крестовины, соединенных накидной гайкой.
На конце штока, на резьбе, навернут клапан с контргайкой, вращая который можно регулировать величину наибольшего открытия клапана при сборке регулятора или замене седла в крестовине. В центре мембраны встроен предохранительный сбросной клапан.
При любом установившемся режиме работы регулятора его подвижные элементы находятся в рав-новесии. Усилие от входного давления газа на клапан, уменьшенное рычажной передачей, и усилие пружины уравновешиваются в каждом положении определенным давлением газа снизу мембраны.
Если расход газа или входное давление в процессе работы изменяется, то равновесие подвижной системы нарушается.
Под действием преобладающего усилия мембрана через рычажную передачу передвигает клапан в другое равновесное положение, соответствующее новому расходу или входному давлению газа.
В случае прекращения расхода возросшее после регулятора давление газа поднимает мембрану вверх, до полного закрытия клапана регулятора.
Вследствие возможной негерметичности закрытого клапана выходное давление при отсутствии расхода будет повышаться, а мембрана регулятора поднимается, преодолевая усилие малой пружины. Предохранительный сбросной клапан откроется и за счет сброса некоторого количества газа в атмосферу дальнейший рост давления в сети за регулятором прекратится.
Регулятор устанавливается непосредственно на трубопроводе без дополнительного крепления. Вход газа должен соответствовать стрелке, имеющейся на крестовине. Мембранная камера регулятора устанавливается горизонтально, колонкой вверх или вниз, причем во втором случае диапазон настройки регулируемого давления будет на 300 – 400 Па ниже нормального.

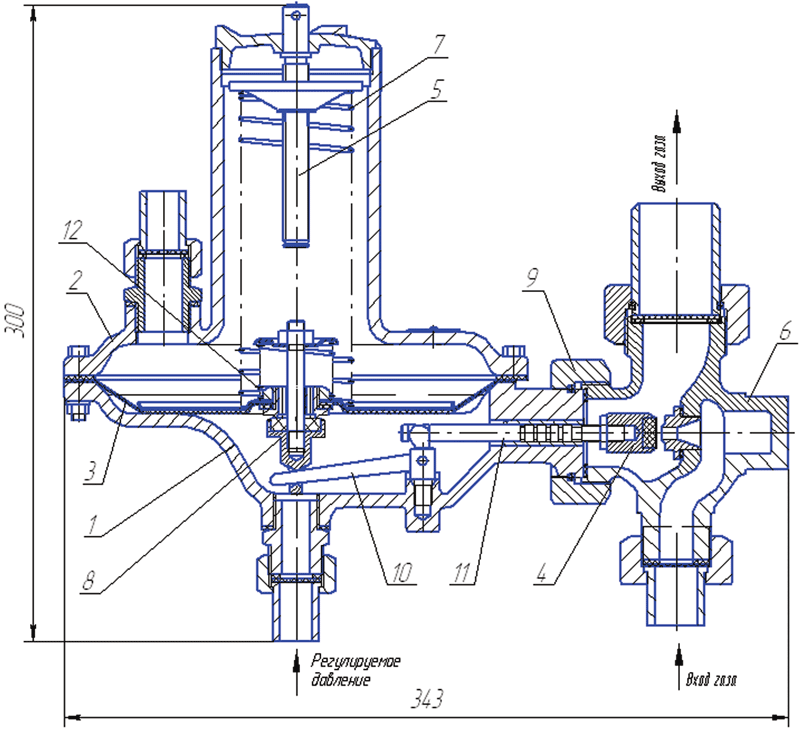

1 – корпус; 2 – крышка верхняя; 3 – мембрана; 4 – клапан регулятора; 5 – винт регулировочный; 6 – крестовина регулятора в сборе с седлом; 7 – пружина; 8 – клапан предохранительный сбросной; 9 – гайка накидная; 10 – рычаг; 11 – шток; 12 – пружина.
Рисунок 1. Регулятор давления РД-32М
