Краны шаровые (корпус стальной)
Характеристики
Описание
Схемы
|
Наименование параметра или характеристики
|
Значение по типам |
||||
|
КШ-50Жс3 |
КШ-50Гс3 |
КШ-80Гс3 |
КШ-100Гс3 |
КШ-150Гс3 |
|
|
Рабочая среда |
сжиженный газ по ГОСТ 204148-90
|
природный газ по ГОСТ 5542-2014 |
|||
|
Условный проход DN, мм |
50 |
80 |
100 |
150 |
|
|
Условное давление PN, МПа |
1,6 |
||||
|
Класс герметичности по ГОСТ 9544-93 |
А |
||||
|
Присоединения к трубопроводу фланцевое по ГОСТ 33259-2015 |
фланец 50-16-01-1-В |
фланец 80-16-01-1-В |
фланец 100-16-01-1-В |
фланец 150-16-01-1-В |
|
|
Тип привода |
ручной |
||||
|
Вид установки |
надземная |
||||
|
Материал корпуса |
сталь 20 |
||||
Назначение
Краны шаровые предназначены для применения в качестве запорного устройства на газопроводах, на пунктах сбора и подготовки газа.
Условия эксплуатации кранов шаровых в части воздействия климатических факторов должны соответствовать климатическому исполнению УХЛ1 ГОСТ 15150-69, но с температурой окружающего воздуха от минус 40°С до плюс 60°С.
Достоинства
- Прочное оксидное покрытие на рабочей поверхности затвора (шара);
- Существенное снижение (~3 раза) крутящего момента на шпинделе;
- Коррозионно – стойкое покрытие корпуса.

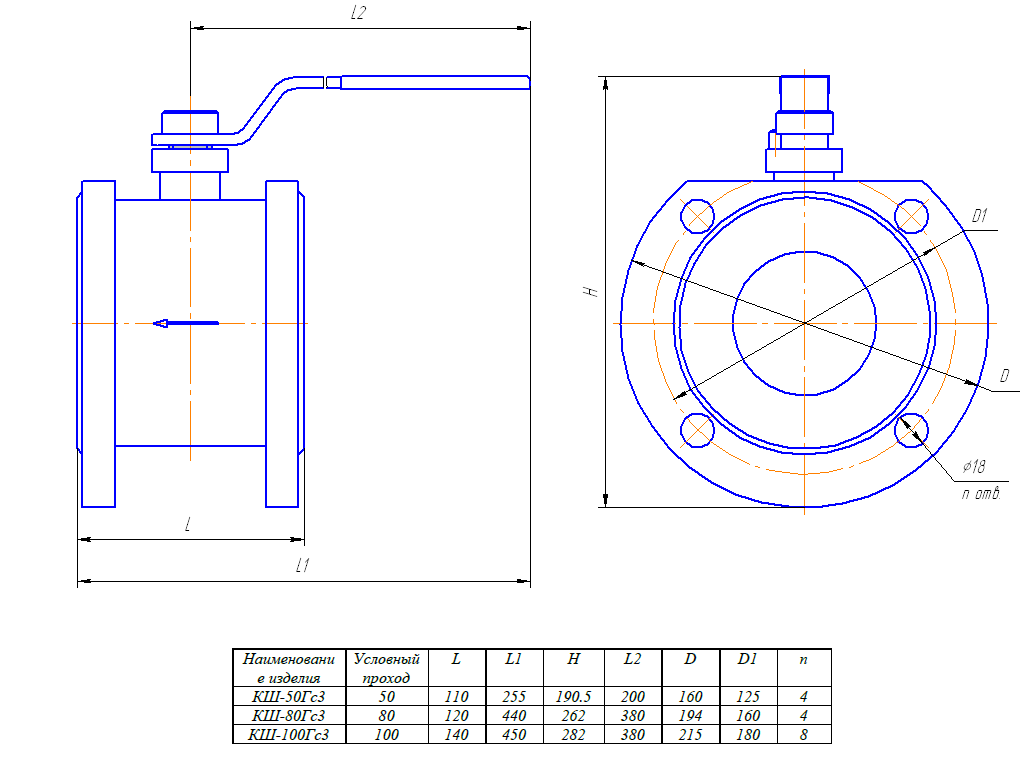

Габаритно-присоединительные размеры
