Краны шаровые (корпус из алюминия)





Характеристики
Описание
Схемы


НАИМЕНОВАНИЕ ПАРАМЕТРА ИЛИ ХАРАКТЕРИСТИКИ ВЕЛИЧИНА ПО ИСПОЛНЕНИЯМ
КШ-32Га3
КШ-32Га3п
КШ-50Га2
КШ-50Га2п
Рабочая среда
природный газ по ГОСТ 5542-87
Условный проход, мм
32
50
Условное давление PN, МПа
1,6
Класс герметичности по ГОСТ 9544-93
А
Температура рабочей среды t, °С
от –10 до +80
Присоединение
фланцевое по ГОСТ 12815-80
Тип привода
ручной
Вид установки
надземная
Масса, кг, не более
4,0
4,0
Средний срок службы, лет, не менее
30

Назначение

Краны шаровые предназначены для применения в качестве запорного устройства на газопроводах, на пунктах сбора и подготовки газа.

Условия эксплуатации кранов шаровых в части воздействия климатических факторов должны соответствовать климатическому исполнению УХЛ1 ГОСТ 15150-69, но с температурой окружающего воздуха от минус 40°С до плюс 60°С

Достоинства:

  • Прочное оксидное покрытие на рабочей поверхности затвора (шара)
  • Существенное снижение (~3 раза) крутящего момента на шпинделе
  • Наличие на фланцах приливов, в которые могут быть выполнены отверстия для отбора газа на манометр или другие цели
  • Возможность использования кранов для работы (на определённое время) в дросселирующем режиме.

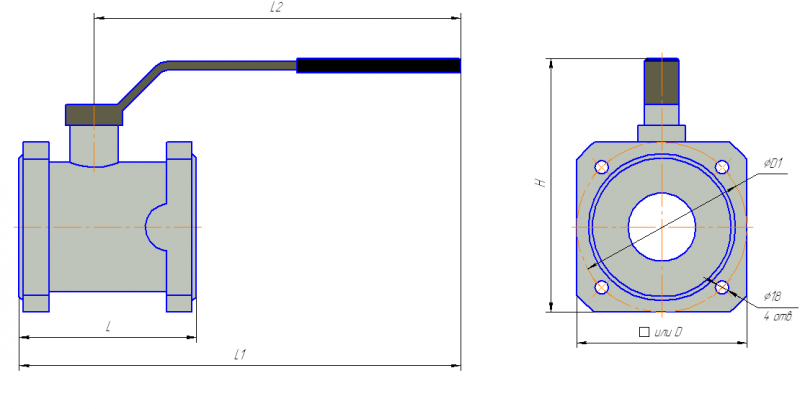

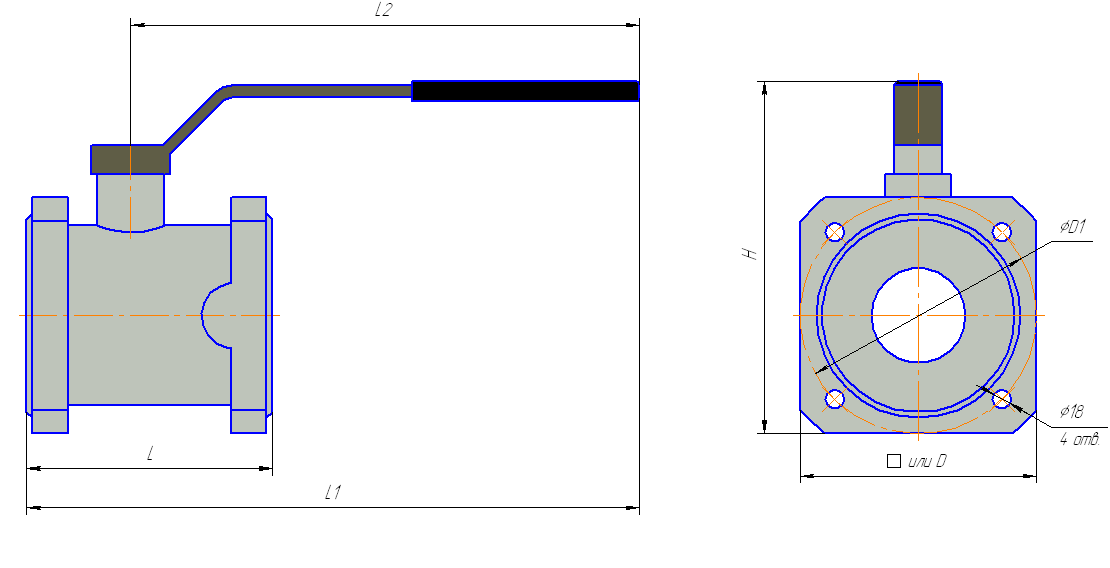

Габаритно-присоединительные размеры

Наименование изделия Условный проход Ду L L1 H L2 D D1
КШ-32Г
32
90
224
173
165
135
100
КШ-50Г
50
130
325
194
250
125
125
