Кран шаровой КШ-150/80
Характеристики
Описание
Схемы
| Наименование параметра или характеристики | Величина по типам или исполнениям | ||
|---|---|---|---|
| КШ-100/80 | КШ-150/80 | КШ-200/80 | |
| Условный проход, DN, мм. |
100
|
150
|
200
|
| Рабочее давление, PN, МПа (кгс/см?) |
8,0 (80)
|
||
| Пробное давление, Pпр, МПа (кгс/см?) |
12,0 (120)
|
||
| Класс герметичности по ГОСТ 9544-93 |
A
|
||
| Рабочая среда |
Природный, попутный нефтяной газ, не вызывающий коррозии металла
|
||
| Присоединение |
Под приварку
|
||
| Тип привода |
Ручной
|
||
| Вид установки |
Надземная
|
||
| Средний срок службы, лет, не менее |
30
|
||
Кран шаровой КШ-150/80 (КШ-100/80, КШ-200/80) предназначен для применения в качестве запорного устройства на магистральных газопроводах, на пунктах сбора и подготовки газа.
Условия эксплуатации крана на открытом воздухе в районах с сейсмостойкостью до 8 баллов, с умеренным климатом, в условиях, нормированных для исполнения У категории размещения 1 по ГОСТ 15150-69, но для температуры окружающей среды от минус 45°С до плюс 50°С, с относительной влажностью (95±3)% при температуре плюс 30°С, при наличии атмосферных осадков (снег, дождь).

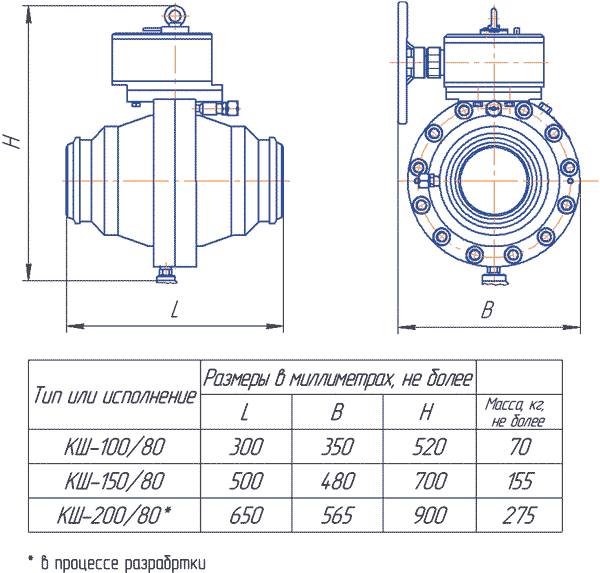

Габаритно-присоединительные размеры
