Блок автоматики газорегуляторного пункта учета газа во взрывозащищенном исполнении с передачей информации по GSM/GPRS протоколу
Назначение
Блок автоматики газорегуляторного пункта учета (БА ГРПУ/ГРПБ) предназначен для использования в качестве программируемого, информационно-управляющего устройства в пунктах учета газа для передачи информации с узла вычисления расхода и обеспечения непрерывного контроля технологического режима и аварийных ситуаций.
БА отвечает всем требованиям по автоматизации пунктов учета газа и может вести непрерывный контроль следующих параметров ГРПУ/ГРПБ:
- измерение токовых сигналов от датчиков и внешних устройств;
- ввод состояний дискретных сигналов с внешних устройств типа «сухой контакт»;
- искробезопасный ввод состояний до двух дискретных или частотных сигналов в диапазоне от 0 до 5 кГц;
- вывод дискретных релейных сигналов управления;
- искробезопасную развязку последовательного интерфейса для подключения внешних устройств;
- подключение внешних устройств по последовательному интерфейсу RS-485 или RS-232;
- обмен информацией с диспетчерским пунктом по каналам мобильной связи посредством встроенного GSM модема;
- отправку коротких сообщений на диспетчерский пункт при обнаружении нарушений в работе технологического оборудования или несанкционированного доступа;
- сбор и передачу данных с узлов учета расхода газа;
- сбор и передачу данных о расходе электроэнергии; ведение долгосрочных архивов на уровне контроллера;
- автономную реализацию алгоритма управления объектом.

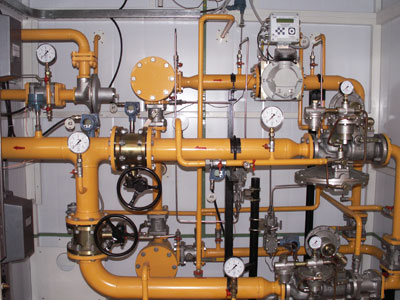

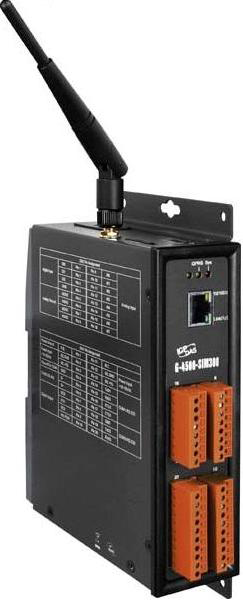

БА ГРПУ/ГРПБ выполнен на базе G-4500-SIM300 GSM контроллера фирмы ICP DAS. Контроллеры этой серии отличает компактность, малое энергопотребление, наличие высокопроизводительного процессора и DOS подобная операционная система. G-4500 может работать как полноценное M2M устройство благодаря наличию каналов ввода-вывода, последовательных интерфейсов, порту Ethernet и встроенному GSM/GPRS модему. Система ввода-вывода при необходимости может быть расширена за счет подключения дополнительных модулей из серии I 7000 или I-87K.
Одним из главных условий надежного и устойчивого газоснабжения потребителей и повышения эффективности реализации программы газификации является максимально точный учет потребляемого газа. БА ГРПУ/ГРПБ может быть настроен на считывание информации от любых устройств коммерческого учета расхода газа, таких как: «Суперфлоу-2Е», «Суперфлоу-21В», «Гиперфлоу-3Пм», ЕК-260, СПГ761 и др. При этом производится регистрация текущего расхода газа, суточного расхода газа, расхода газа за установлен-ный период.
Коммуникационные возможности БА ГРПУ/ГРПБ позволяют интегрировать его в любую централизо-ванную систему сбора информации о расходе энергоносителей и управления по заданному алгоритму благо-даря поддержке стандартного протокола Modbus RTU и информационному обмену по каналам мобильной связи GSM.
Исполнение

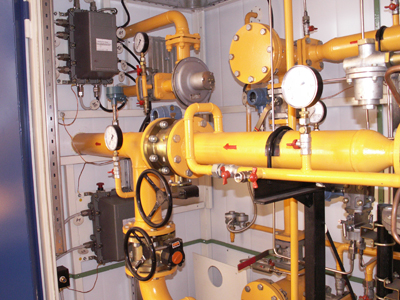

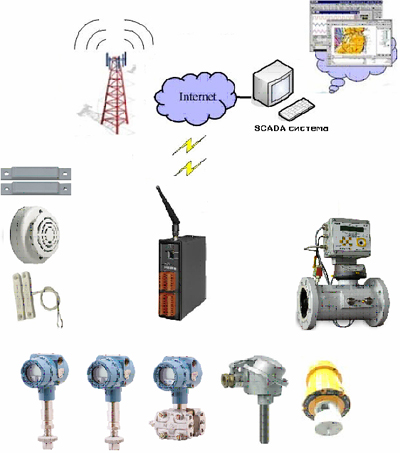

БА на базе контроллера G-4500 имеет взрывозащищенное исполнение и устанавливается в технологическом отсеке ГРПУ/ГРПБ. Через кабельные вводы к контроллеру подключается напряжение от автономного источника питания, оборудование КИПиА, вычислитель расхода газа и GSM антенна. К БА ГРПУ/ГРПБ подключаются следующие датчики и приборы:
- входного давления газа;
- выходного давления газа;
- перепада давления газа на фильтре;
- температуры газа на входе ГРП;
- температуры газа на выходе ГРП;
- газоанализатор СГОЭС;
- корректор объема газа;
- охранно-пожарные приборы.
При периодическом опросе данные по каналу мобильной связи передаются в диспетчерское управление для обработки и протоколирования.
В случае выхода измеряемых параметров за установленные границы или возникновения других нештатных ситуаций, котроллер отправляет SMS сообщение по одному или нескольким телефонным номерам, записанным в памяти.
При установке в ГРПУ/ГРПБ управляемой запорной арматуры, контроллер может автоматически или дистанционно по команде диспетчера изменить положение крана.
Условия эксплуатации
БА ГРПУ/ГРПБ устанавливается в отапливаемом помещении и эксплуатируется при температуре окружающей среды от минус 25 до плюс 50°С.
