Испытания новейшего оборудования для объектов Газпрома
О. А. Животиков, зам. начальника лаборатории испытаний ЗРА филиала «Саратоворгдиагностика»
Одной из основных задач испытательного полигона филиала «Саратоворгдиагностика» является проведение различных видов испытаний промышленной запорно-регулирующей арматуры и газового оборудования (ГРС, подогреватели газа, фильтры, котельные, газовые горелки и т.д.) на соответствие требованиям нормативных документов, действующих в ОАО «Газпром» и условий эксплуатации. Изделия, прошедшие испытания, включаются в соответствующие Реестры оборудования и материалов, технические условия которых соответствуют техническим требованиям ОАО «Газпром».
Испытания проводятся на неагрессивном природном газе на специально оборудованных испытательных стендах диаметром 100, 200, 1000 мм и рабочим давлением до 10,0 МПа. Результаты документируются и анализируются членами постоянно действующей комиссии, назначенной приказом Временно исполняющего обязанности Председателя Правления ОАО «Газпром» А. В. Круглова № 67 от 20.03.2008 г. Положительное решение комиссии и результаты проведения экспертизы технических условий на испытанное оборудование в соответствии с СТО Газпром 2-3.5-046-2006 является основанием для включения в реестр, что фактически обеспечивает допуск данного вида продукции на объекты Газпрома.
Ответственные решения требуют, в свою очередь, ответственного отношения производителей к представленным на испытания образцам своей продукции. Далеко не каждое изделие получает «путевку в жизнь» с первого предъявления. Тем не менее, это необходимая процедура для последующих регулярных поставок такого оборудования на опасные производственные объекты ОАО «Газпром».
Оснащенность полигона обеспечивает проведение испытаний с использованием в качестве рабочей среды природного газа на потоке, с подачей его в любом направлении при температурных режимах окружающей среды. Наличие многофункциональной схемы технологической обвязки с наличием большого количества электро- и пневмогидроприводной технологической арматуры позволяет проводить цикличность перестановки затворов, что дает возможность проводить полноценные испытания на работоспособность и надежность газового оборудования.
В основном, стенды предназначены для статических и динамических испытаний запорно-регулирующей промышленной арматуры с рабочим давлением газа до 10,0 МПа и условным проходом от 10 до 1400 мм.
Газ, поступающий на полигон, дважды проходит очистку в пылеуловителях и сепараторах.
Техническая оснащенность полигона позволяет проводить испытания природным газом давлением до 10,0 МПа с расходом до 50 тыс. нм3/час в условиях максимально приближенных к эксплуатационным.
Испытания образцов оборудования проводятся на открытых рабочих площадках при атмосферных условиях.

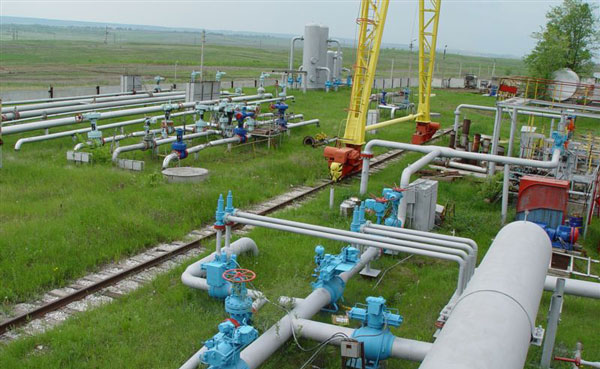

Испытательный полигон включает в себя 5 отдельных испытательных стендов:
- стенд № 1 - подводящий трубопровод Ду 1000 мм, Ру 7,5 МПа, предназначен для испытаний всех видов запорной арматуры (краны, задвижки, запорные и обратные клапаны, предохранительные клапаны) диаметром от 600 до 1400мм;
- стенд № 2 - подводящий трубопровод Ду 200 мм, Ру 10,0 МПа, предназначен для испытаний всех видов запорной арматуры (краны, задвижки, запорные и обратные клапаны, предохранительные клапаны) диаметром от 10 до 500мм.;
- стенд № 3 - подводящий трубопровод Ду 100 мм, Ру 10,0 МПа, предназначен для испытаний всех видов регулирующей арматуры, газораспределительных станций (ГРС, ГРП, РП), газовых горелок, подогревателей газа и другого аналогичного оборудования с давлением на входе от 0 до 10,0 МПа и расходом до 50 тыс. нм3/час; на входной линии стенда установлены узел редуцирования и узел замера расхода газа с вычислительным комплексом «ГиперФлоу-3Пм»;
- стенд № 4 – для испытания гермоконтейнеров электронного блока внутритрубных снарядов на прочность и герметичность;
- стенд № 5 - предназначен для испытания средств внутритрубной диагностики и очистных устройств оснащен дизельной тяговой лебедкой.
Учитывая, что при испытаниях запорной арматуры имитируется полный ресурс ее эксплуатации (наработка до 10 тыс. циклов «открыто-закрыто» с номинальным перепадом давления и расходом газа на затворе), можно с полным правом говорить, что аналогичных стендов не существует как в России так и за рубежом.
Испытательная лаборатория «Саратоворгдиагностика» имеет лицензию Госстандарта РФ на право проведения всех видов испытаний в Системе ГОСТ Р следующего оборудования в соответствии с областью аккредитации:
- арматура запорная, регулирующая, предохранительная;
- газораспределительные станции;
- приводы и исполнительные механизмы;
- подогреватели газа и фильтры;
- аппаратура сепарации и другое блочно-комплектное оборудование.
В 2007 году область аккредитации расширена с включением в нее испытаний средств внутритрубной дефектоскопии и станций катодной защиты газопроводов.
В соответствии с ГОСТ 16504 обеспечивается проведение всех основных видов испытаний, в том числе приемочных, квалификационных, периодических, инспекционных, типовых, аттестационных, сертификационных, исследовательских, контрольных, сравнительных, полигонных и т.д.
В текущем году через испытательный полигон прошли испытания образцы запорно-регулирующей арматуры и газового оборудования отечественных (ЗАО «Тяжпромарматура» г. Алексин, ОАО «Пензтяжпромарматура», ОАО «Волгограднефтемаш», ООО «Завод «Саратовгазавтоматика», ООО Завод «Газпроммаш» и др.) и зарубежных (США, Франция, Голландия, Венгрия, Германия, Нидерланды, Китай, Италия, Испания и др.) производителей.
На базе испытательного полигона регулярно проходят технические совещания и семинары ОАО «Газпром» по проблемам эксплуатации и испытаний запорно-регулирующей арматуры и газового оборудования с привлечением представителей проектных институтов, заводов- и фирм- изготовителей, представителей предприятий по эксплуатации и пуско-наладке.
Приглашаем всех заинтересованных производителей к сотрудничеству. Наши квалифицированные специалисты проведут приемочные, периодические или сертификациионные испытания, помогут выявить слабые места в ваших конструкциях, а также дадут консультации по техническим и организационым вопросам, касающимся получения разрешительных документов для производства изделий, востребованных в газовой промышленности.
