Разработка и внедрение СТО 36214188-009-2011 «Каталог оборудования для применения при реконструкции и капитальном ремонте Газораспределительных станций»

Б.К. Ковалев, заместитель директора по НИОКР

И.И. Михайлов, начальник КБ ГРС

В феврале 2011 года в Москве, под председательством первого заместителя Департамента по транспортировке, подземному хранению и использованию газа, С.В. Алимова, прошло «Совещание по вопросу повышения эффективности производства, технического, сервисного обслуживания и ремонта оборудования ГРС и систем газоснабжения за счет унификации выпускаемого оборудования и внутренней кооперации производителей». Решением этого совещания предприятиям - изготовителям оборудования ГРС и систем газоснабжения было рекомендовано (см. п.1.2): «Разработать мероприятия по унификации блоков, узлов и систем, поставляемых на ГРС, а также организации внутренней кооперации по их разработке и производству».

Поскольку на заводе «Газпроммаш» работы по формированию базы типовых проектных и конструкторских решений осуществляются уже не первый год, было принято решение форсировать обобщение наработанных материалов и выпустить на их основе стандарт организации для упрощения подбора необходимого заказчикам оборудования, применяемого для капитального ремонта газораспределительных станций. Результатом этой работы стало введение в действие с 25 февраля 2011 года стандарта завода «Газпроммаш» СТО 36214188-009-2011 «Каталог оборудования для применения при реконструкции и капитальном ремонте ГРС».

Учитывая, что работы по созданию новых конструктивных исполнений узлов и блоков ГРС, а также по совершенствованию существующих конструкций на основе передовых технологий и современных материалов, ведутся на заводе непрерывно, отдельные разделы Каталога остаются открытыми для системного заполнения унифицированными техническими решениями по мере их оформления и передачи в архив предприятия. Приложение Б данного Каталога, содержащее компоновочные решения узлов и блоков ГРС, является предметом интеллектуальной собственности нашего предприятия и предназначается только для внутреннего пользования. Промышленное газовое оборудование, представленное в Каталоге, предназначается для применения при реконструкции или капитальном ремонте действующих газораспределительных станций (ГРС), а также может использоваться при строительстве новых объектов. Для грамотного выбора пользователем необходимых типоразмеров требуемого оборудования, Каталог содержит рекомендации по определению пропускной способности трубопроводов ГРС с учетом входных и выходных рабочих давлений.

Использование данного оборудования позволяет в процессе реконструкции или капитального ремонта привести ГРС в соответствие действующим в газовой отрасли нормативно-техническим документам и современным требованиям Ростехнадзора.

Пользователям Каталога необходимо учитывать, что компоновка предлагаемого оборудования может отличаться в сторону повышения компактности по сравнению с базовыми вариантами для нового строительства ГРС. Это обусловлено необходимостью выполнения современных требований при размещении реконструируемой (или ремонтируемой) газораспределительной станции в пределах старой площадки, спроектированной по ранее действующим нормативам.

В целях оптимизации количества фитингов наружной газовой обвязки узлов и блоков, при выполнении капитального ремонта или реконструкции разнотипных ГРС, по согласованию с Заказчиком, на стадии изготовления допускаются корректировки привязочных размеров отдельных трубопроводов в поставляемых изделиях.

Наполнение разделов Каталога производится с учетом потребности газотранспортных организаций в полной замене оборудования газораспределительных станций с пропускной способностью до 30000м³/ч, выработавших свой ресурс, то есть устаревших как морально, так и физически. В первую очередь это относится к станциям типа «АГРС-1, 1/3, 3, 10»; «БК ГРС»; АГРС «Ташкент»; АГРС «Энергия». Многие станции с более высокой производительностью строились ранее по индивидуальным проектам с размещением в стационарных зданиях, и для них может оставаться актуальной как поэтапная полная, так и частичная замена узлов и блоков в процессе капитального ремонта.

В Каталог включаются оптимальные технические решения и конструктивные исполнения, отработанные ранее в различных модификациях ГРС «Газпроммаш», а также отдельные конструктивы, разработанные для замены конкретных морально устаревших узлов и блоков действующих ГРС других производителей. Кроме того, в Каталоге представлен мобильный узел временной подачи газа, предназначенный для обеспечения потребителей газом на весь период капитального ремонта ГРС.

Узлы и блоки из состава ГРС изготавливаются и поставляются по общим Техническим условиям на станции газораспределительные блочные ГРС «Газпроммаш» ТУ 3696-037-36214188-2008.

Вот основные разделы Каталога:

1 Область применения

2 Принятые обозначения и сокращения

3 Определение пропускной способности трубопроводов ГРС

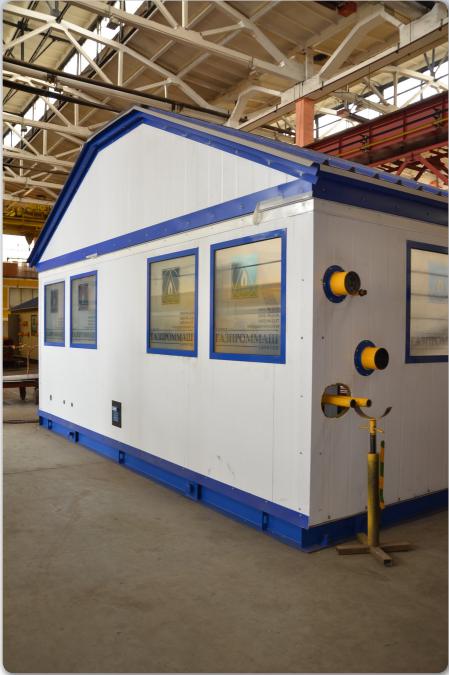

4 Блоки для реконструкции или капитального ремонта ГРС

4.1 СТО-009.01.00.00 Блоки переключений ГПМ-БП

4.2 СТО-009.02.00.00 Блоки переключений с одоризатором газа ГПМ-БПО

4.3 СТО-009.03.00.00 Блоки очистки газа ГПМ-КОЧ 4.4 СТО-009.04.00.00 Блоки редуцирования ГПМ-БР

4.5 СТО-009.05.00.00 Блоки редуцирования с узлом очистки газа ГПМ-БРО

4.6 СТО-009.06.00.00 Блоки редуцирования с узлом замера расхода газа ГПМ-БРЗ

4.7 СТО-009.07.00.00 Блоки редуцирования с узлами очистки и подогрева газа ГПМ-БРОП

4.8 СТО-009.08.00.00 Блоки редуцирования с узлами очистки, подогрева и замера расхода газа ГПМ-БРОПЗ

4.9 СТО-009.09.00.00 Блоки замера расхода газа ГПМ-БЗ

4.10 СТО-009.10.00.00 Блоки подогрева газа ГПМ-БПГ

4.11 СТО-009.11.00.00 Блочная котельная установка ГПМ-БК 42

4.12 СТО-009.12.00.00 Блок-боксы КИПиА

4.13 СТО-009.13.00.00 Мобильные узлы подачи газа ГПМ-МУПГ

5 Приложение А. Самостоятельное оборудование из состава ГРС

5.1 ГРС «Газпроммаш» (повышенной компактности)

5.2 Теплообменники газоводяные ГПМ-ТГ

5.3 Подогреватели топливного и пускового газа ГПМ-ПТПГ

5.4 Подогреватели газа автоматические ГПМ-ПГА 5.5 Одоризаторы газа ОДДК

5.6 Емкости для сбора конденсата и хранения одоранта ЕМК

5.7 Емкости для слива теплоносителя ЕТ

5.8 Шкафы контроля и управления газораспределительной станцией ШКУ ГРС

5.9 Пожарная сигнализация технологических блок-боксов (схема электрическая принципиальная)

5.10 Охранная сигнализация технологических блок-боксов (схема электрическая принципиальная)

5.11 Силовое оборудование технологических блок-боксов (схема электрическая принципиальная)

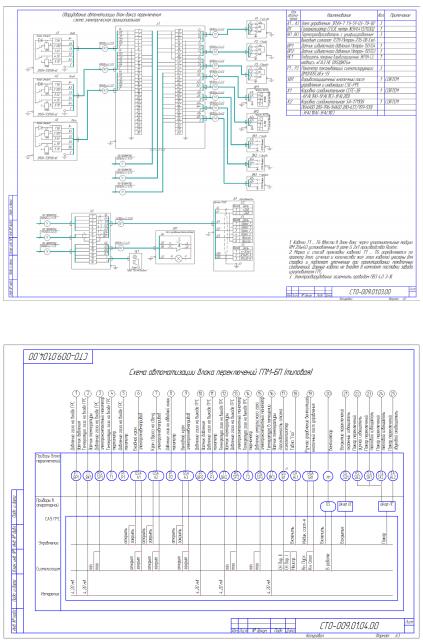

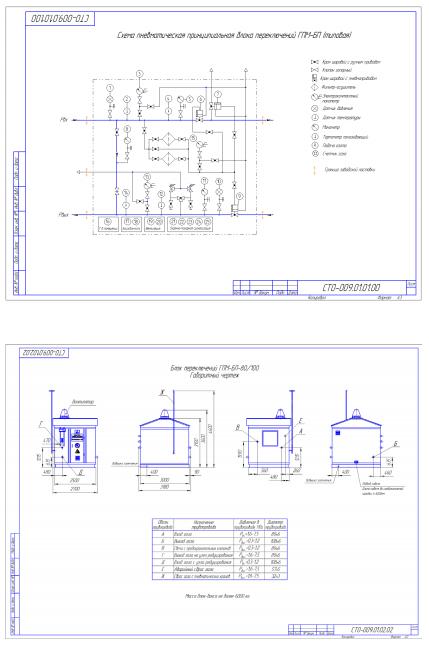

6 Приложение Б (для внутреннего пользования). Компоновочные решения узлов и блоков ГРС Отдельно следует подчеркнуть, что при капитальном ремонте ГРС элементную базу основных комплектующих изделий (регуляторы давления газа, расходомеры, средства автоматизации и т. д.) зачастую приходится выбирать в соответствии с пожеланиями Заказчика, согласованными в соответствующих подразделениях Газпрома. В связи с этим, неизбежно появляются дополнительные варианты конструктивных исполнений отдельных узлов и блоков (даже для одних и тех же габаритных и присоединительных размеров). Поэтому, по мере заполнения разделов Каталога, возможно появление новых подразделов с вариантами конструктивных исполнений оборудования для ремонта конкретных типов ГРС разных производителей. На страницах 44, 45 представлены примеры графической информации, содержащейся на страницах Каталога.
