Перевод ТЭЦ Дальнего Востока на природный газ

(Из материалов для федерального делового журнала "ТРЕНДЫ СОБЫТИЯ РЫНКИ")
К. Г. Хвостов, иженер-конструктор I категории

 Завод «Газпроммаш» плодотворно сотрудничает с энергетиками Дальнего Востока. За последнее время изготовлено и поставлено на объекты Дальнего Востока шесть крупногабаритных газорегуляторных пунктов блочных (ГРПБ). В производстве находится очередной, седьмой, газорегуляторный пункт для данного региона.

Начало деловых контактов с энергетиками Дальнего Востока было положено в 2007 году, когда Завод «Газпроммаш» впервые стал сотрудничать с ОАО «Дальневосточная генерирующая компания» (ОАО «ДГК»). По заказу ОАО «ДГК» были изготовлены пять крупногабаритных газорегуляторных пунктов, в том числе в 2007 году:
- ГРПБ – 40 для Николаевской ТЭЦ, производительностью 40 000 нм3/час при входном давлении 0,3-0,6 МПа на базе четырех регуляторовдавления газа РДГ-150В и двух измерительных комплексов СВГ.М-5000;
- ГРПБ – 90 для Хабаровской ТЭЦ-2, производительностью 90 000 нм3/час при входном давлении 0,3-0,6 МПа. В ГРПБ – 90 в качестве регуляторов были применены три регулятора давления газа производства фирмы «GAZTEH» (Сербия) 139-BV DN200, а в качестве узлов учета расхода газа – УСБ-400 (2 шт. основной и резервный) и УСБ-200 (1 шт. для линии малых расходов) с электронным корректором СПГ-741. Так же в состав данного ГРПБ входит система телеметрии производства ООО Завод «Газпроммаш», которая ведет непрерывный контроль и передачу на верхний уровень следующих параметров:

  • давление газа на входе и выходе;
  • температура газа на входе и выходе;
  • расход газа;
  • температура в помещениях;
  • загазованность помещений;
  • состояние охранно-пожарной сигнализации;
  • положение предохранительно-запорных клапанов;
  • наличие основного питания;
  • напряжение аккумуляторных батарей.

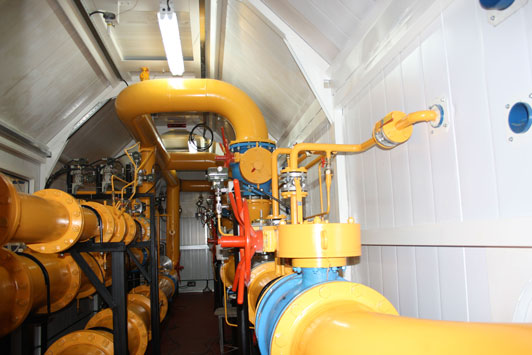

Блок-бокс редуцирования ГРПБ-90

 Данная компоновка в дальнейшем стала базовой и была применена при изготовлении ГРПБ – 90 для Владивостокской ТЭЦ-2 в 2010г. (отгрузка на объект произведена в феврале 2011 г.), ГРПБ – 90 для
ТЦ «Северная» и ГРПБ – 74 для Владивостокской ТЭЦ-1 в 2011г. На двух последних ГРПБ в узлах замера расхода газа были использованы вихревые счетчики ИРВИС. Эта замена позволила существенно уменьшить размеры площадок под строительство данных ГРПБ, поскольку прямолинейные участки замерных линий на основе вихревых счетчиков значительно меньше, чем при использовании УСБ.

 В начале сентября 2011 года организован выезд представителей завода «Газпроммаш» для проведения пуско-наладочных работ на
ГРПБ – 90 (Владивостокская ТЭЦ-2), а также для проведения шеф-монтажных работ на ГРПБ – 90 (ТЦ «Северная») и ГРПБ – 74 (Владивостокская ТЭЦ-1). Перевод ВТЭЦ-1, ВТЭЦ-2 и ТЦ «Северная» на другой вид топлива (природный газ) осуществляется в рамках создания инфраструктуры к саммиту стран Азиатско-Тихоокеанского экономического сотрудничества (АТЭС), который состоится во Владивостоке в сентябре 2012 года.

 Благодаря переводу ТЭЦ на природный газ и модернизации оборудования, снизятся удельные затраты на производство тепловой и электрической энергии, многократно сократится выброс вредных веществ в атмосферу.

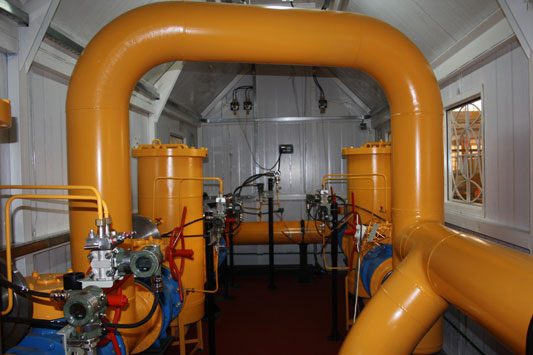

Блок-бокс фильтров ГРПБ-90
