Показатели энергосбережения в эксплуатационно - технических характеристиках трубопроводной арматуры завода «Газпроммаш»

Д. В. Шеметьев, начальник КБ ЗРА

 Современные требования нормативных документов, действующих в ОАО «Газпром» и ОАО «Газпром газораспределение» обнаруживают тенденцию к совершенствованию газорегулирующего и газоиспользующего оборудования в части энергосбережения.

 Работы, проведенные в последние годы специалистами завода «Газпроммаш» в рамках модернизации элементной базы газорегуляторного оборудования, во многом были направлены на повышение герметичности систем газораспределения, максимальное снижение возможных потерь газа и затронули практически весь ряд выпускаемой заводом трубопроводной арматуры. То есть для достижения данной цели была поставлена задача повышения класса герметичности запорной, предохранительной и регулирующей арматуры, используемой в составе газорегуляторных пунктов. Вот конкретные результаты этой работы.

1. Разработаны и поставлены на производство новые исполнения предохранительно-сбросных клапанов ПСК-50А, имеющие следующие отличительные особенности:

  • класс герметичности затвора новых исполнений клапана повышен до «А» по ГОСТ 9544. Такой результат был достигнут благодаря техническому решению, обеспечивающему возможность самопозиционирования рабочего органа клапана по седлу;
  • пропускная способность (сбросовая производительность) клапана увеличена в 1,5 - 2 раза освобождением выходного отверстия клапана от направляющего "паука", а так же за счет образования инжекторного эффекта при сбросе газа, создающего вакуум под мембраной и обечивающего более широкое открытие клапана ПСК-50А. Это позволяет гораздо быстрее выводить защищаемый газопровод на установленное давление;
  • введение в конструкцию клапана так называемого "внутреннего импульса" обеспечивает четкое отрабатывание клапана на открытие и закрытие, более точную настройку срабатывания и, соответственно, уменьшает утечки газа в атмосферу;
  • в отличие от зарубежных аналогов, предусматривается возможность ручного открытия клапана ПСК-50А, что позволяет контролировать его работоспособность без отключения потребителя (в соответствии с российскими регламентами).

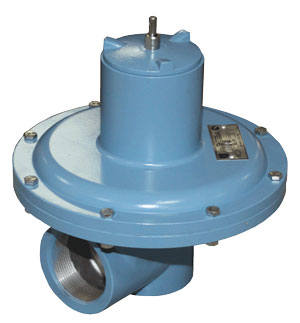

Предохранительно-сбросной клапан ПСК-50А

2. Разработаны и поставлены на производство краны под приварку со стальным корпусом КШ-50Гс5, КШ-100Гс5 и КШ-100Гс5п (с механизированным приводом). Класс герметичности затвора шаровых кранов – «А» по ГОСТ 9544. Исполнение «под приварку» позволяет полностью исключить утечки газа по фланцевым соединениям. Нанесенное на рабочую поверхность затвора (шара) методом микродугового оксидирования покрытие обеспечивает повышенную износостойкость его поверхности, защиту от коррозии и долговечность в работе. Также найдено и реализовано техническое решение, обеспечивающее возможность регулировки натяга шарового затвора при сборке кранов. Введение его в конструкцию шарового крана создает условия для возможного восстановления работоспособности крана (компенсации износа уплотнения) в процессе эксплуатации. Модернизирована система смазки шаровых кранов с использованием современных инновационных материалов, которые не теряют своих свойств в диапазоне температур от -60°С до +180°С и не подвержены старению.

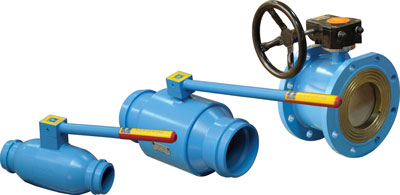

Краны шаровые

3. Поставлены на серийное производство разработанные специалистами завода «Газпроммаш» регуляторы давления газа РД-16. Регуляторы данного типа имеют принципиально новую схему управления. Управляющее давление вырабатывается в два этапа: сначала редуктор снижает высокое входное давление до промежуточного давления питания, а затем пилот вырабатывает управляющий сигнал, поступающий в подмембранную полость регулирующего органа. Принцип двухступенчатой выработки управляющего сигнала не нов, однако в регуляторах РД-16 его реализация имеет ряд отличительных особенностей. Редукторы этих регуляторов имеют обратную связь с выходным давлением, поддерживаемым регулятором, что обеспечивает постоянство давления питания независимо от изменения входного давления и расхода. В пилотах регуляторов РД-16 отсутствует трение подвижных частей в процессе работы, что обеспечивает им высокую чувствительность. Наличие второй мембраны позволяет герметично разделить камеру задания, сравнительную и управляющую камеры, и существенно повышает точность регулирования. Оригинальные конструктивные решения применены и в регулирующем органе. Затвор регулирующего клапана разгружен от одностороннего воздействия входного давления при помощи отверстий, через которые входное давление подается в полость над затвором. Такое техническое решение позволило применить в регуляторах РД-16 седла с увеличенным проходным сечением, близким или равным номинальному диаметру регулятора без ухудшения качества регулирования. Таким образом, эти регуляторы имеют пропускную способность сравнимую с двухседельными регулирующими клапанами, сохранив преимущество более высокой степени герметичности односедельных клапанов. Класс герметичности затвора регуляторов РД-16 – «А» по ГОСТ 9544. Увеличенная пропускная способность позволяет применять регуляторы РД-16 с меньшим условным проходом и, следовательно, уменьшить возможные утечки газа по фланцевым соединениям, а более высокая точность поддержания выходного давления значительно сокращает количество срабатываний предохранительно-сбросных клапанов, а в ряде случаев и вовсе исключает их.

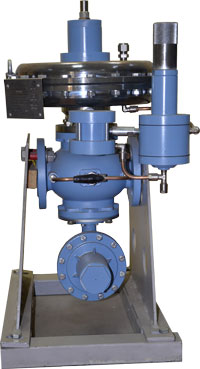

РД-16-50

 Подводя итоги работ, направленных на повышение герметичности систем газораспределения и максимальное снижение возможных потерь газа, необходимо отметить, что благодаря широкому применению вышеперечисленных изделий в газорегуляторных пунктах производства завода «Газпроммаш», последние существенно улучшили показатели энергосбережения и энергоэффективности, а так же свои эксплуатационные характеристики.
