Современный автоматизированный одоризатор метанола
С.А.Ермаков, начальник КБ ОГ и НО
На базе достаточно широко известного одоризатора газа ОДДК Завод «Газпроммаш» выпускает модернизированные одоризаторы, предназначенные для дозированной подачи одоранта в сжиженные углеводородные газы, метанол и другие жидкие фракции с рабочим давлением до 1,2 МПа (12 кгс/см2), с целью придания характерного запаха.
Одоризаторы жидких фракций изготавливаются по отдельным техническим требованиям или по самостоятельным техническим заданиям, поскольку технология ввода одоранта, учет сжиженного газа или метанола, конструктивное исполнение, уровень автоматизации и техническое оснащение одоризационных пунктов, как правило, существенно различаются в каждом конкретном случае.
При этом для их изготовления используются отдельные типовые узлы одоризаторов газа ОДДК, отработанные технологические решения и отлаженные программные модули.

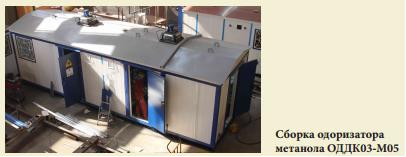

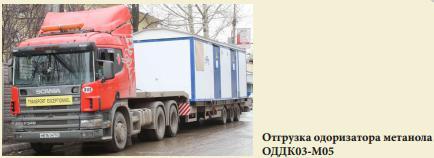

Примером такой одоризационной установки является одоризатор метанола ОДДК03-М05, отгруженный в текущем году на Камчатку.

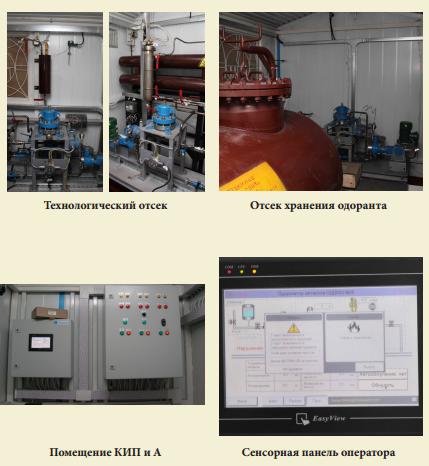

Одоризационная установка размещена в едином блок-боксе состоящем из трех отсеков: технологического, хранения одоранта и помещения КИП и А (отделено от технологического газонепроницаемой стенкой). Отсек хранения одоранта и технологический оснащены принудительной вентиляцией с 10-и кратным воздухообменом датчиками мониторинга по содержанию C2H5SH. Во всех помещениях одоризационной установки установлены системы освещения, датчики температуры, охранно-пожарная сигнализация.
В технологическом отсеке находится расходная емкость 150 л., дозирующие устройства (рабочее и резервное), узел учета одоранта.
В отсеке хранения одоранта находится резервная емкость (1,5 м3) и узел автоматической заправки расходной емкости.
В помещении КИПиА размещены блок управления одоризатором, шкаф управления насосами и кранами, источник резервного питания.
