Изделия завода «Газпроммаш» для газораспределительного и газоиспользующего оборудования, работающего на сжиженных углеводородных газах

(Из материалов для журнала «Факел» Ассоциации «Сибдальвостокгаз»)

В.П. Похмельнова, зам. главного конструктора завода «Газпроммаш»

Завод «Газпроммаш» является, пожалуй, единственным в России предприятием, серийно выпускающим практически весь комплекс технологического автоматизированного оборудования, необходимого для доставки газа от магистрального газопровода до непосредственного потребителя.

В номенклатуре выпускаемой заводом продукции присутствуют изделия, предназначенные для систем газоснабжения сжиженными углеводородными газами (СУГ). К их числу относятся регуляторы давления на расходы от 1 до 1000 м3/ч, предохранительные клапаны (запорные и сбросные), фильтры для СУГ и шаровые краны различных типоразмеров. Некоторые из этих видов продукции уже свыше 10 лет применяются в составе газорегуляторного и газоиспользующего оборудования и при этом не имеют ни претензий, ни рекламаций со стороны эксплуатирующих организаций. Например, клапаны-отсекатели ПКК-40М в комплекте с регулятором РД-32М и клапаном предохранительным Т-831 широко применяются на редукционных головках подземных резервуаров.

Завод выпускает также одоризационные установки для одоризации сжиженных газов.

В последнее время для ряда регионов России востребованность СУГ (в качестве вида топлива, альтернативного природному газу) воз- растает. Более чем в двадцати регионах России СУГ является единственным или, по крайней мере, преобладающим видом топлива, использующимся для коммунальнобытовых нужд и частично для автомобильного транспорта. Особенно актуально расширение географии использования СУГ в районах Сибири и Дальнего Востока, где транспортировка природного газа по трубопроводам усложняется из-за больших расстояний от места добычи и малой плотности населения на значительных территориях.

Отдельно следует отметить тот факт, что на рынке оборудования, работающего на СУГ, нередко присутствует контрафактная продукция, которая зачастую становится причиной аварийных ситуаций. Учитывая это обстоятельство, а также, в целом, недостаточную информированность газовиков Сибири и Дальнего Востока относительно продукции завода «Газпроммаш», сориентированной для работы на сжиженных углеводородных газах, предлагаем информацию о наших изделиях по данной тематике с подробными техническими характеристиками.

Регуляторы давления газа

Предназначены для редуцирования давления паровой фазы сжиженного газа ГОСТ 20448-90 на среднее и низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установленного значения или при уменьшении входного давления ниже заданной величины.

Температура окружающей среды от минус 40 до плюс 60ºС. Класс герметичности затворов клапанов регуляторов – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет. Ниже приводятся технические характеристики регуляторов давления газа, выпускаемых серийно на заводе "Газпроммаш" и успешно применяемых для редуцирования паровой фазы сжиженных углеводородных газов.

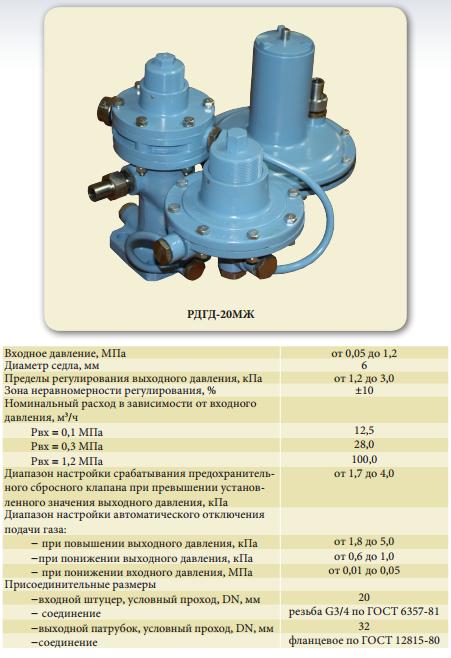

Регулятор давления газа РДГД‑20МЖ

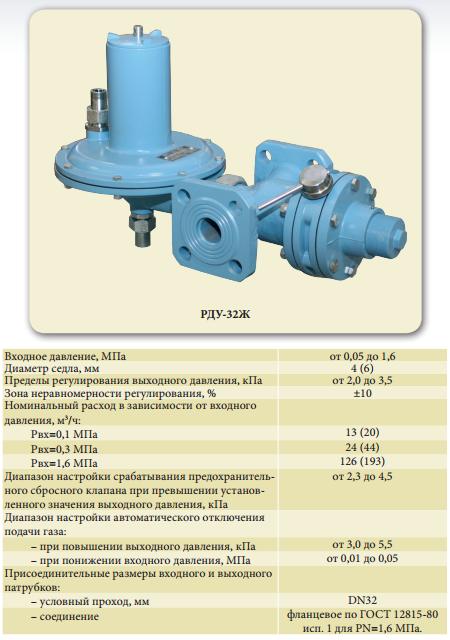

Регулятор давления газа универсальный РДУ‑32/Ж

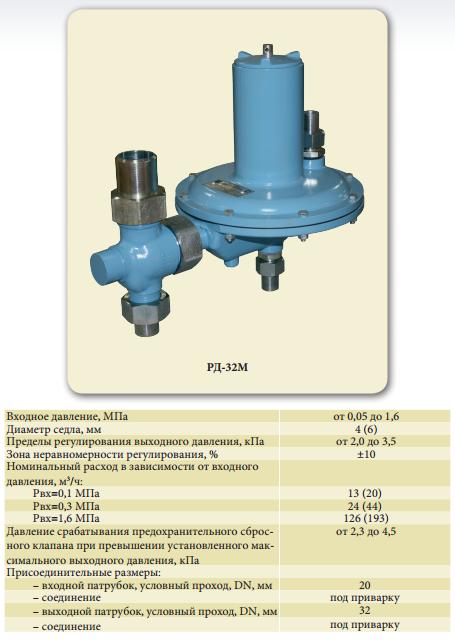

Регулятор давления газа РД‑32М

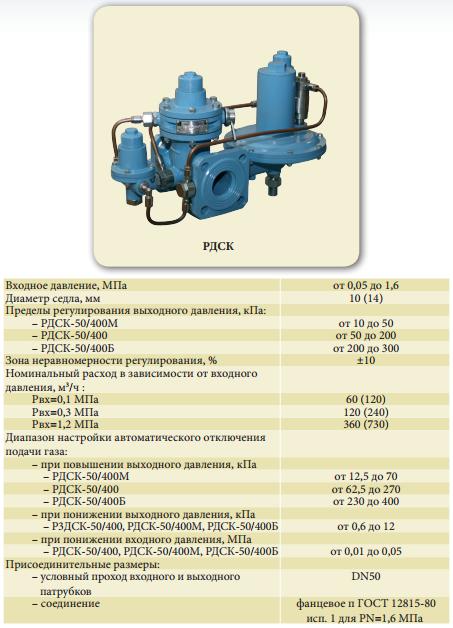

Регуляторы давления газа комбинированные РДСК‑50/400, РДСК‑50/400Б, РДСК‑50/400М РДСК

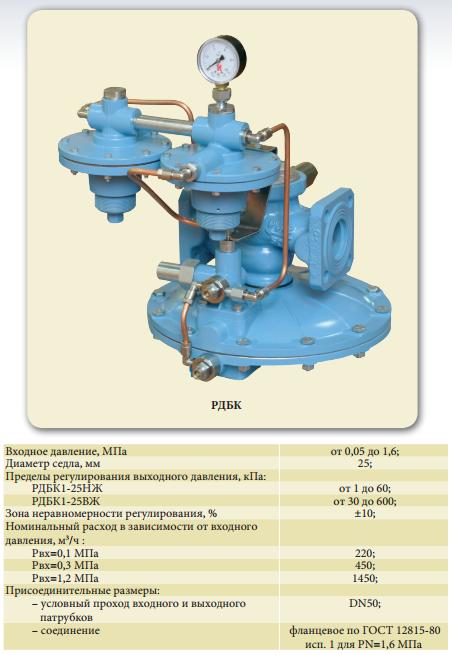

Регуляторы давления газа РДБК1‑25Н(В)Ж



Клапаны предохранительно-запорные

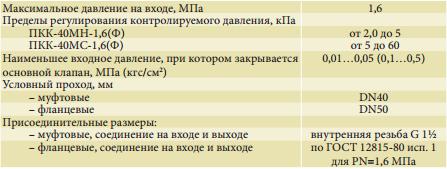

Клапаны‑отсекатели предохранительные ПКК‑40М



Клапаны-отсекатели предохранительные ПКК-40М предназначены для герметичного перекрытия подачи сжиженного газа по ГОСТ 20448- 90 и других неагрессивных газов при:

  • повышении давления на контролируемом участке сети сверх установленного предела;
  • уменьшении входного давления газа ниже определенной величины.

Клапаны изготавливаются с муфтовым и фланцевым (Ф) корпусом. Температура окружающей среды от минус 40 до плюс 60ºС.

Класс герметичности затвора клапана – А по ГОСТ 9544-93. Средний срок службы не менее 15 лет.

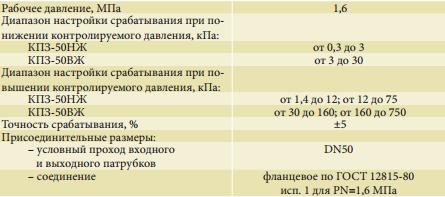

Клапаны предохранительные запорные КПЗ‑50Н(В)Ж

КПЗ-50 Клапаны предохранительные запорные КПЗ предназначены для автоматического прекращения подачи паровой фазы сжиженного газа к потребителям при повышении и понижении контролируемого давления газа сверх заданных величин.

Температура окружающей среды от минус 40 до плюс 60ºС.

Класс герметичности затвора клапана – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.



Клапан предохранительный Т‑831

Т-381 Клапан предохранительный Т-831 пружинного типа предназначен для сброса давления паровой фазы сжиженного газа или других неагрессивных углеводородных газообразных сред в атмосферу до установленной величины при повышении давления в резервуарах сверх допустимого предела.

Клапан устанавливается на подземных резервуарах емкостью от 2,2 до 5 м3.

Температура окружающей среды от минус 40 до плюс 60ºС.

Класс герметичности затвора клапана – А по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.

Клапаны предохранительные сбросные

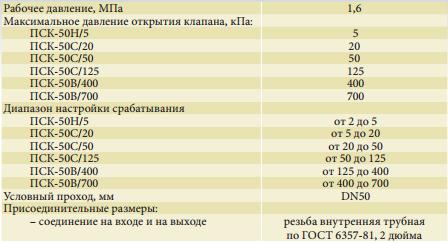

Клапаны предохранительные сбросные ПСК‑50Н(В)



Клапаны предохранительные сбросные ПСК-50 предназначены для ограничения давления паровой фазы сжиженного газа или других неагрессивных газов путем сброса газа в атмосферу до установленной величины при повышении давления в сети сверх допустимого предела.

Температура окружающей среды от минус 40 до плюс 60°С.

Класс герметичности затвора клапа- ПСК-50 на – В по ГОСТ 9544-93.

Средний срок службы не менее 15 лет.



Фильтры газовые

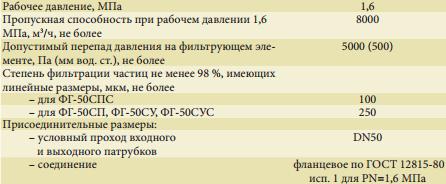

Фильтры газовые сетчатые ФГ‑50С

Фильтры газовые сетчатые ФГ-50С предназначены для использования в системах газоснабжения при очистке сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов, и воздуха от механических примесей.

Температура окружающей среды от минус 40 до плюс 60ºС.

Средний срок службы не менее 30 лет.

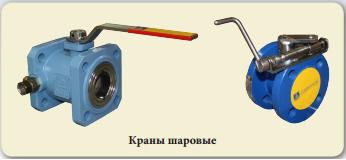

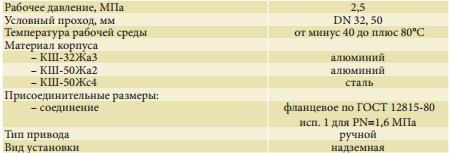

Краны шаровые КШ-32Жа3, КШ-50Жа2, КШ-50Жс4

Краны шаровые Краны шаровые газовые предназначены для применения на газопроводах, транспортирующих сжиженный газ по ГОСТ 20448-90 и другие неагрессивные газы, и используются в качестве запорного устройства.

Класс герметичности затвора – А по ГОСТ 9544-93.

Температура окружающей среды от минус 40 до плюс 60ºС.

Средняя наработка на отказ, циклов, не менее – 4000.

Средний срок службы не менее 30 лет.



Одоризатор газа для сжиженных углеводородов

Одоризатор предназначен для дозированной подачи одоранта (смеси природных меркаптанов) в сжиженные углеводороды с рабочим давлением до 1,2 МПа (12 кгс/см2), с целью придания сжиженным углеводородам характерного запаха.

Одоризатор обеспечивает:

  •  контроль уровня одоранта в рабочей емкости;
  • выдачу сигнала об отсутствии запаса одоранта в расходной емкости;
  • выдачу сигнала об отсутствии дозы одоранта.
  • дозированную подачу одоранта в трубопровод;
  • контроль вводимой дозы одоранта и автоматическую коррекцию расхода одоранта;
  • повышение точности одорирования за счет коррекции времени подачи каждой следующей дозы одоранта в зависимости от массы текущей введенной дозы одоранта;
  • автоматический учет суммарного расхода одоранта в единицах массы;
  • отображение следующей информации на экране дисплея блока управления одоризатором (БУО):
  • уровень одоранта в рабочей емкости;
  • текущее расчетное значение часового расхода одоранта;
  • время наработки одоризатора;
  • накопленное суммарное значение расхода одоранта с момента запуска одоризатора;
  • накопленное суммарное значение расхода одоранта для произвольно выбранного диапазона времени;
  • аварийные и предупредительные сигналы;
  • связь с различными системами верхнего уровня по согласованному протоколу.

 Исполнение:

Одоризатор состоит из следующих основных узлов:

блок управления одоризатором с дисплеем и кнопками управления;

  • блок одоризации в составе:

-рабочее дозирующее устройство для одоранта;

-резервное дозирующее устройство для одоранта;

-узел учета подачи и расхода одоранта;

-замерная и расходная емкости для одоранта;

-фильтр очистки одоранта на входе в расходную емкость;

-фильтр очистки одоранта перед дозирующими устройствами;

-дезодоратор.

  •  дополнительно может комплектоваться;

-резервной емкостью 1,5–2 м3;

-устройством автоматической заправки расходной емкости из резервной.

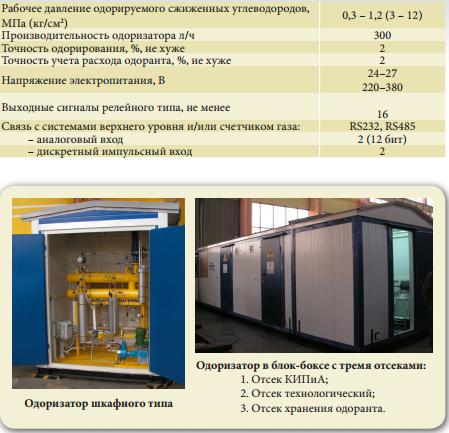

Технические характеристики:



Устройство и принципы работы:

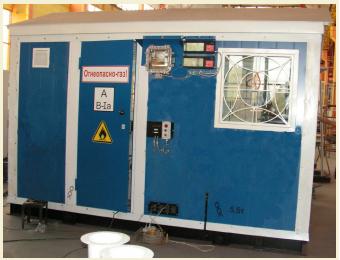

Элементы и узлы одоризатора смонтированы внутри утепленного обогреваемого (электрообогрев или централизованное водяное отопление) шкафа или блок-боксе . В шкафу предусмотрена естественная вентиляция, в блок-боксе так же предусмотрена принудительная с 10-и кратным обменом воздуха. Двери шкафа закрываются на ключ и оборудованы магнитоохранными извещателями, охранно-пожарной сигнализацией. Блок управления одоризатором БУО размещается во взрывобезопасной зоне (место установки определяется проектом привязки одоризатора к объекту).

Расчет подачи одоранта производится БУО в реальном времени. Данные о расходе сжиженных углеводородов поступают с штатного расходомера. Дозирующее устройство производит ввод единичной дозы в трубопровод, при этом узел учета взвешивает каждую единичную дозу. Блок управления БУО рассчитывает частоту срабатывания дозирующего устройства с учетом текущего расхода сжиженных углеводородов и величины последней единичной дозы.

Условия эксплуатации:

Одоризаторы предназначены для эксплуатации на открытом воздухе в районах с сейсмичностью до 8 баллов с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории размещения 1 по ГОСТ 15150.
