ОПЫТ РАЗРАБОТКИ И ИЗГОТОВЛЕНИЯ КРУПНОГАБАРИТНЫХ ГРПБ
М. А. Балаев, главный конструктор
Наряду с выпуском газорегуляторных пунктов блочных исполнения ГРПБ завод «Газпроммаш» проектирует и изготавливает ГРП в сборно-разборных зданиях модульного типа. Это позволяет размещать газовое оборудование больших габаритных размеров с условными диаметрами труб 400 мм и более, в частности, оборудование для ТЭЦ, в зданиях, отвечающих современным требованиям архитектуры, СНиП 42-01-2002 «Газораспределительные системы», ПБ 12-529-03 «Правилам безопасности систем газораспределения и газопотребления» и другим нормативным документам.
Единое сборное здание, в отличие от нескольких отдельностоящих блок-боксов, позволяет компактно размещать на площадке все оборудование; при этом немаловажную роль играет постоянно растущая цена на землеотвод.
ЗАВОД ВЫПОЛНЯЕТ ПОСТАВКИ:
- комплексно — поставляются полностью все необходимые конструкции здания и газового оборудования;
- комплектно — поставляются все изделия и материалы, необходимые для монтажа здания;
Всё оборудование поставляется укрупнёнными блоками, позволяющими упростить процесс монтажа.
ВИДЫ КЛИМАТИЧЕСКИХ ИСПОЛНЕНИЙ ПО ГОСТ 15150-69:
- У1, но с температурой окружающего воздуха от минус 40 до плюс 45ºС;
- ХЛ1 — с температурой воздуха наиболее холодной пятидневки до минус 60ºС.
ПО ТРЕБОВАНИЮ ЗАКАЗЧИКА ГРПБ МОГУТ ИЗГОТАВЛИВАТЬСЯ СЛЕДУЮЩИХ ИСПОЛНЕНИЙ:
- с одной линией редуцирования и байпасом;
- с двумя линиями редуцирования (основной и резервной);
- с пятью и более линиями редуцирования (для ТЭЦ) ;
- с последовательно подключенными регуляторами, при этом давление снижается ступенчато;
- с различной комбинацией регуляторов по типу и расходу;
- с системой автоматического регулирования и контроля параметров.
Давление на входе ГРП блочных — до 12 кгс/см2.
Производительность (расход газа) — до 300 000 м3/ч и более в зависимости от типа ГРПБ.
Условные проходы входного и выходного трубопроводов выбираются исходя из требуемой пропускной способности ГРПБ — от DN 50 до DN 700.
В ГРПБ применяется весь ряд регуляторов производства завода «Газпроммаш» и отечественных заводов, а также импортные регуляторы производства «Энергосистем» — Югославия, «Тартарини» — Италия.
ГРП блочные могут изготавливаться с коммерческим узлом учета расхода газа на базе счетчиков СГ-16М, TRZ. RVG, СВГ и других, а также на базе сужающих устройств с автоматической коррекцией по давлению и температуре с помощью электронных корректоров типа ЕК-260, СПГ-721, Гиперфлоу, Суперфлоу и др.
Узел учета изготавливается в соответствии с «Правилами по метрологии» ПБ-50.2-019-96.
Примером ГРП блочных в сборном здании блочно-модульного типа может служить ГРПБ-60 производительностью 60 000 м3/ч, изготовленный и собранный в г. Сургуте («Сургутнефтегаз») для газоснабжения города (рисунок 1).
Газовое технологическое оборудование в полном объеме было изготовлено и испытано на заводе, а затем разделено на блоки, удобные для транспортирования.
Монтаж блоков и металлоконструкций здания производились на месте (рисунок 2).
Стены и крыша были выполнены из негорючих строительных трехслойных панелей типа «Венталл-С» с минераловатным утеплением (рисунок 3). Толщина панелей определяется по условиям района эксплуатации.

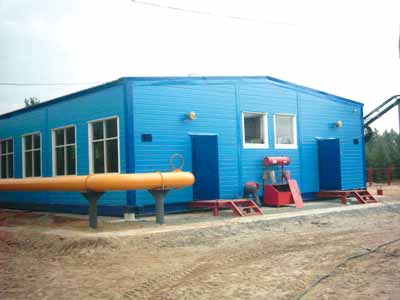

Рисунок 1. ГРПБ-60, г. Сургут

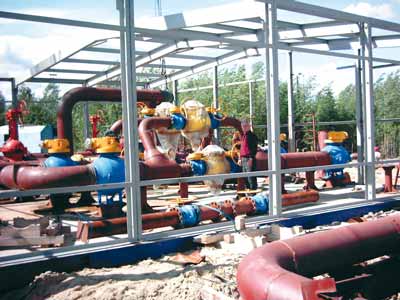

Рисунок 2. Монтаж ГРПБ-60 на объекте

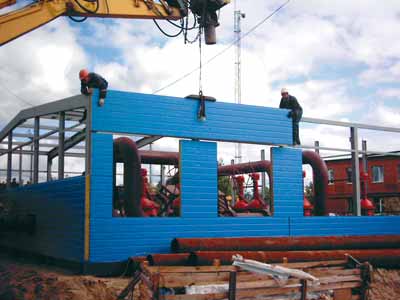

Рисунок 3. Монтаж здания ГРПБ-60

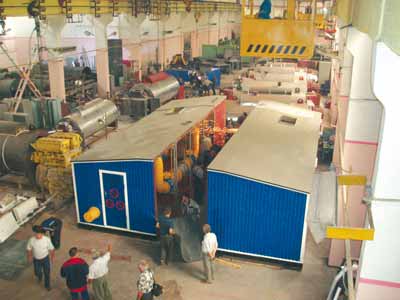

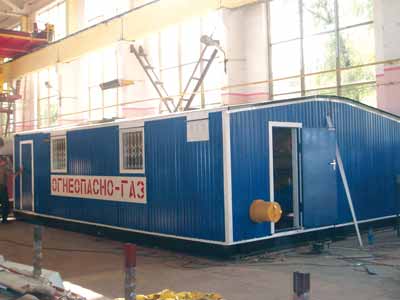

Рисунок 4. Сборка блок-модулей ГРПБ-54
Технические характеристики ГРПБ-60
Наименование параметра или характеристики |
Величина |
---|---|
Рабочая среда | Попутный нефтяной газ |
Давление газа на входе, МПа (кгс/см2), не более | 0,7 (7) |
Технологическое давление газа, МПа | 0,7 |
Давление газа на выходе, МПа, не более | 0,6 |
Максимальная пропускная способность ГРПБ при γ=0,73 кг/м3, t°=20°C, м3/ч, не более — зимой — летом |
60 000 |
Температура газа на входе в ГРПБ, °С | от минус 10 до плюс 15 |
Система обогрева | Автономная, от электронагревателей взрывозащищенных ОВЭ-4 |
Температура воздуха внутри ГРПБ, °С | не ниже 5 |
Учет расхода газа | Измерительный комплекс ИК с корректором СПГ-761 на базе сужающего устройства УСБ-400 |
Диаметр условного прохода счетчика газа, мм | 400 |
Учет малого расхода газа | Измерительный комплекс СГ-ЭКВз-Т-2,0-400/1,6 |
Диаметр условного прохода счетчика СГ-ЭК, DN мм | 100 |
Площадь застройки ГРПБ, м2, не более | 132 |
Строительный объем ГРПБ, м3, не более | 488 |
Габаритные размеры ГРПБ (длина, ширина, высота), мм, не более | 23700×12560×4570 |
Масса, т, не более | 76 |
Пункт газорегуляторный блочный ГРПБ-54, изготовленный для Нефтеперерабатывающего завода, г. Рязань, состоит из двух блок-модулей, собранных у заказчика (рисунки 4—6).
Производительность — 54 000 м3/ч.
Отопление — водяной котел АОГВ в отдельном помещении за газонепроницаемой стенкой.
Рисунок 5. ГРПБ-54 в сборе
Рисунок 6. Транспортировка к заказчику блок-модулей ГРПБ-54
Технические характеристики ГРПБ-54
Наименование параметра или характеристики | Величина |
---|---|
Рабочая среда | Природный газ по ГОСТ 5542-87 |
Давление газа на входе, МПа (кгс/см2), не более | 1,2 (12) |
Давление газа на выходе, МПа, не более | 0,6 |
Максимальная пропускная способность ГРПБ при γ=0,73 кг/м3, t°=20°C, м3/ч, не более |
54 000 |
Система обогрева | Аппарат отопительный с водяным контуром АОГВ-11,6 |
Температура нагрева воды системы обогрева, °С | от 50 до 90 |
Учет расхода газа | Измерительный комплекс СГ-ЭК на базе счетчика газа TRZ G-4000 |
Диаметр условного прохода счетчика газа, мм | 300 |
Учет расхода газа на отопление ГРПБ | Счетчик газа бытовой СГБ-G2,5 |
Диаметр условного прохода счетчика газа, DN мм | 15 |
Габаритные размеры, мм, не более: — длина — ширина — высота(без вентиляционных труб с дефлекторами) |
9740 5600 2970 |
Масса, т, не более | 19 |
Общий вид ГРПБ-150 и его монтаж на объекте показаны на рисунках 7—9.
В настоящее время завод проектирует и изготавливает ГРП в сборном здании для ТЭЦ-2 г. Курск. В основу конструкции заложены принципы, отработанные на предыдущих изделиях данного класса.
Технические характеристики ГРПБ-150
Наименование параметра или характеристики | Величина |
---|---|
Рабочая среда | Природный газ по ГОСТ 5542-87 |
Давление газа на входе, МПа (кгс/см2), не более | 1,2 (12) |
Давление газа на выходе, МПа, не более | 0,6 |
Максимальная пропускная способность ГРПБ при γ=0,73 кг/м3, t°=20°C, м3/ч, не более |
150 000 |
Система обогрева | Автономная, от аппарата отопительного с водяным контуром |
Номинальное давление для системы обогрева, Па (мм вод. ст.) | 1300 (130) |
Температура воздуха внутри ГРПБ, °С, не ниже | 5 |
Расход газа для системы обогрева, м3/ч | 1,18 |
Учет расхода газа | нет |
Потребляемая мощность, кВт, не более | 1 |
Очистка газа от механических примесей |
Фильтр |
Габаритные размеры ГРПБ (длина, ширина, высота), мм, не более | 12200×5800×4120 |
Масса, т, не более | 38 |

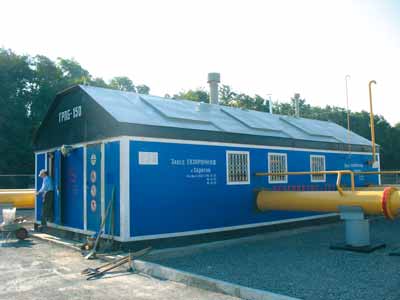

Рисунок 7. ГРПБ-150 на объекте

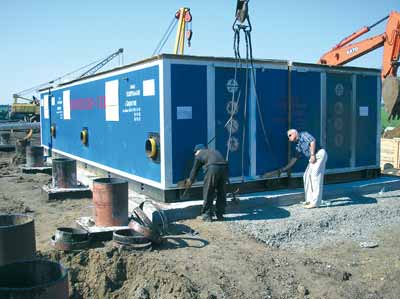

Рисунок 8. Монтаж (стыковка) блоков на фундаменте ГРПБ-150, г. Ростов-на-Дону

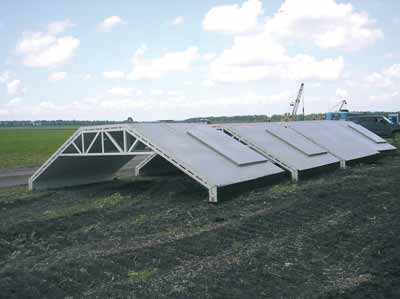

Рисунок 9. Крыша здания перед монтажом ГРПБ-150, г. Ростов-на-Дону
