ОДОРИЗАТОР ДЛЯ МЕТАНОЛА И СЖИЖЕННЫХ УГЛЕВОДОРОДНЫХ ГАЗОВ
С. А. Ермаков, ведущий конструктор
Наряду с использованием природного газа, все более широкое применение для газоснабжения населенных пунктов страны находят сжиженные углеводородные газы (пропан-бутаны). Использование сжиженных газов в быту, обязывает принимать меры по приданию им характерного запаха, который позволял бы обнаруживать присутствие газа в помещении при концентрации не превышающей 20% нижнего предела его взрываемости.
Одоризация сжиженного газа зачастую осуществляется самым примитивным способом. К примеру, одорант в требуемом количестве просто заливают в емкость с сжиженным газом, что не обеспечивает равномерного смешивания. По такому же принципу происходит и одоризация метанола.
Для повышения качества одорирования жидких фракций, специалистами завода «Газпроммаш» на базе одоризатора газа ОДДК разработан одоризатор метанола, который может использоваться и для одоризации сжиженных углеводородных газов. Данный одоризатор предназначен для дозированной подачи одоранта (смеси природных меркаптанов) в поток движущегося продукта с рабочим давлением до 1,6 МПа (16 кгс/см2).
Одоризатор метанола и сжиженных газов с помощью блока управления БУОМ обеспечивает:
- контроль вводимой дозы одоранта и автоматическую коррекцию расхода;
- автоматический учет суммарного расхода одоранта в единицах массы;
- контроль уровня одоранта в рабочей емкости;
- выдачу сигнала об отсутствии запаса одоранта в расходной емкости;
- выдачу сигнала об отсутствии дозы одоранта;
- точность дозирования ввода одоранта не хуже 2,5 %;
При этом объем расходной емкости одоризатора составляет 110 л., его габаритные размеры (без учета узлов, снимаемых при транспортировании), не превышают 1900×1700×2700 мм, а масса, не более 1500 кг.
Элементы и узлы одоризатора смонтированы внутри утепленного обогреваемого шкафа, обслуживаемого без захода в помещение. В шкафу предусмотрена естественная вентиляция. Двери шкафа закрываются на ключ и оборудованы магнитоохранным извещателем. Блок управления одоризатором БУОМ размещается во взрывобезопасной зоне. Общий вид одоризатора метанола представлен на рисунке 1.

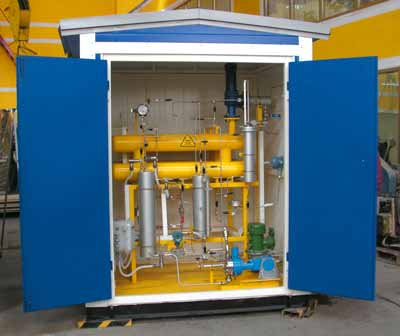

Рисунок 1. Общий вид одоризатора для жидких фракций
