Одоризатор газа с дозированной подачей одоранта и автоматической коррекцией степени одорирования как по текущему расходу газа, так и по реальному расходу одоранта (ОДДК)
(Из материалов, представленных в управление по транспортировке
газа и газового конденсата ОАО «Газпром»)
Б.К. Ковалёв, заместитель генерального директора по НИОКР
Р.Е. Агабабян, генеральный директор
Одоризаторы газа ОДДК, серийно выпускаемые заводом «Газпроммаш» с апреля 2007 г., представляют собой новое поколение одоризационных установок, позволяющих решать комплексные задачи создания автоматизированных систем для централизованной формы обслуживания ГРС и безлюдных технологий.
Технические характеристики одоризатора ОДДК приведены в таблице:
Рабочее давление одорируемого газа, МПа (кг/см2) | 0,3 — 1,2 (3 — 12) |
Рабочее давление в газопроводе высокого давления, МПа (кг/см2) | 1,2 — 7,5 (12 — 75) |
Расход одорируемого газа, тыс. м3/ч | 0,2 — 10, 5 — 30, 20 — 50, 30 — 200, 200 — 500 |
Концентрация одоранта в газе, г/тыс. м3 | 5,0 — 16,0 |
Точность одорирования, %, не хуже | 2 |
Точность учета расхода одоранта, %, не хуже | 2 |
Напряжение электропитания, В | 24 — 27 |
Количество предупредительных и аварийных выходных сигналов релейного типа, не менее | 2 |
Связь с системами верхнего уровня и/или счетчиком газа: - дискретный импульсный вход | RS232, RS485 2 |

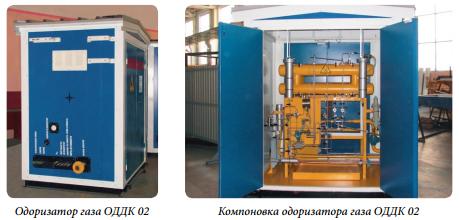

Основное конструктивное исполнение такого одоризатора — ОДДК 02

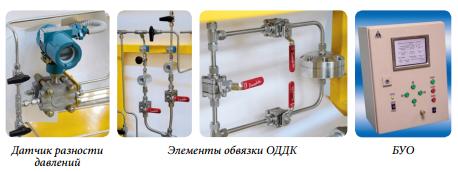

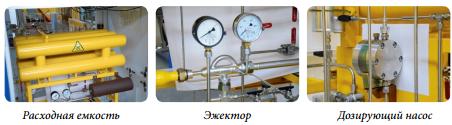

В данном варианте исполнения, все технологическое оборудование одоризатора ОДДК 02 размещается в утепленном блок-боксе (с обслуживанием устройства без захода в помещение), выполненном из сэндвич-панелей и оборудованном системами освещения, электрообогрева и естественной вентиляции. В состав одоризатора входят: расходная емкость на 110 л. из нержавеющей стали, эжектор, дозирующий насос собственного изготовления, датчик разности давлений, смотро-
вое окно, резервная капельница, запорная арматура и элементы обвязки фирмы «Swagelok». ОДДК 02 комплектуется блоком управления БУО (для установки в блоки КИП и А) и дезодоратором.
Высокая точность одорирования (не хуже 2%) достигается постоянным учетом реально проходящего через насос одоранта и своевременной корректировкой сигнала, управляющего работой дозирующего насоса. При этом непрерывно отслеживается и текущее значение расхода газа, снимаемое со штатного расходомера или получаемое от САУ ГРС. Учет одоранта ведется гидростатическим методом в единицах массы, что позволяет исключить влияние температурных колебаний окружающей среды и связанных с этим изменений объема учитываемого вещества. Блок управления одоризатором может работать с любыми видами сигналов от расходоизмерительных комплексов, оговариваемых в опросном листе при заказе одоризатора, а также интегрироваться с системами верхнего уровня. Основной протокол обмена — MODBUS RTU, возможен также информационный обмен по другому, дополнительно согласованному протоколу.
Поставлена на производство также модификация ОДДК для одо- ризации метанола и сжиженных углеводородных газов. В одоризаторе данного типа применен дозирующий насос с электроприводом. Одо- ризаторы ОДДК сертифицированы, имеют разрешение Ростехнадзора на применение и рекомендованы приемочной комиссией в серийное производство для применения на объектах ОАО «Газпром». При не-
Одоризатор жидких фракций
обходимости, специалисты завода «Газпроммаш» выполняют полный комплекс работ по проектированию, изготовлению, монтажу и пусконаладке одоризатора ОДДК, а также проводят его гарантийное и послегарантийное сервисное обслуживание.
Одоризаторы газа ОДДК производства завода «Газпроммаш» ра-
ботают на газораспределительных станциях OOO «ГазпромТрансгаз Нижний Новгород», OOO «Газпром Трансгаз Саратов», OOO «Газпром Трансгаз Ухта», OOO «Газпром Трансгаз Уфа», OOO «Газпром Трансгаз Сургут» и др.
Заказчики отмечают следующие достоинства одоризаторов ОДДК:
- Конструкция одоризатора исключает самопроизвольную, неконтролируемую подачу одоранта в газопровод.
- Все узлы и детали, находящиеся в непосредственном контакте с одорантом, включая расходную емкость, изготавливаются из коррозионно-стойких сталей. Кроме того, одорант подвергается двойной фильтрации (до заполнения расходной емкости и перед поступлением в дозирующий насос). Использование коррозионно-стойкой трубопроводной и запорной арматуры зарубежной специализированной фирмы «Swagelok» с применением передовых технологий и способов герметизации резьбовых соединений позволяет отказаться от сварки в обвязке одоризатра и не иметь при этом утечек одоранта.
- Контроль уровня одоранта в расходной емкости производится автоматически, предусматривается также возможность визуального контроля уровня.
- Для надежной работы в зимнее время одоризатор размещается в утепленном шкафу или блок-боксе, оборудованном взрывозащищенным электронагревателем. Электрообогрев может быть заменен (или продублирован) водяным отоплением от общей отопительной системы ГРС.
- Блок управления одоризатором ведет непрерывный учет израсходованного одоранта и осуществляет передачу текущей информации на верхний уровень управления. Одорант учитывается в единицах массы, что до минимума снижает зависимость качества одорирования от сезонных колебаний температуры окружающей среды.
- При необходимости, блок управления одоризатором формирует сигналы управления внешними исполнительными механизмами (например, электромагнитными клапанами или насосом системы автоматической заправки расходной емкости из подземной емкости хранения одоранта). Одоризатор газа ОДДК-02 на объекте Отгрузка одоризаторов газа ОДДК-02
Одоризатор газа ОДДК-02 на объекте
Отгрузка одоризаторов газа ОДДК-02
