Клапаны предохранительные запорные ПКН(В)





Характеристики
Описание
Схемы


Наименование параметра или характеристики Значения по типам и исполнениям
ПКН(В)-200
1. Пропускаемая среда Природный газ по ГОСТ 5542-2014
2. Максимальное рабочее давление на входе, МПа, не более 1,2
3. Номинальный диаметр, мм 200
4. Точность срабатывания, % - для контролируемого давления:
  • до 0,005 МПа
  • свыше 0,005 МПа



  • + 10
  • + 5
5. Класс герметичности затвора А по ГОСТ  9544-2015
6. Тип  присоединения

Фланцевый по ГОСТ 33259-2015 исп.В

для PN=1,6 МПа

7. Строительная длина, мм 600±3,5
8.  Габаритные размеры, мм, не более:
  • длина
  • ширина
  • высота



  • 600
  • 406
  • 742
9. Масса, кг,  не более 144

Средний срок службы, лет, не менее – 15;

Назначенный срок службы, лет, не менее – 40.

Назначение изделия

Клапан ПКН (В) является полуавтоматическим запорным устройством, предназначенным для герметичного перекрытия подачи газа.

Клапан автоматически  закрывается при  выходе контролируемого давления  за установленные  верхний и  нижний пределы. Открытие  клапана производится  вручную. Произвольное открытие клапана исключено.

Клапан применяется в газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).

Клапан соответствует требованиям ТУ 4859-024-36214188-2000, Технических регламентов Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе»,  ТР ТС 010/2011 «О безопасности машин и оборудования», требованиям Федеральных норм и правил в области промышленной безопасности «Правила безопасности сетей газораспределения и газопотребления»,  СП 62.13330.2011.

Клапаны изготавливаются с условным проходом DN 200 мм низкого (ПКН) или высокого (ПКВ) контролируемого давления.



Устройство и принцип работы

Устройство клапана (см. рисунок).

Клапан предохранительный запорный имеет фланцевый корпус вентильного типа. Внутри корпуса находится седло, которое перекрывается клапаном с резиновым уплотнителем.

Клапан висит на штоке, верхний конец которого перемещается в отверстие направляющей полосы, а нижний конец – по направляющей стойке.

Шток клапана посредством штифта сцепляется с насаженной на ось вилкой. На конце оси укреплен рычаг с грузом. Выходящая из корпуса ось уплотняется резиновым кольцом.

В основной клапан встроен малый перепускной клапан, служащий для выравнивания давления до и после клапана перед его открытием.

При открывании клапана сначала придет в движение шток, в результате чего перепускной клапан откроется и давление в полостях корпуса выравнивается, что дает возможность открыть основной клапан. При закрытии клапана основной клапан сядет на седло, а затем под действием рычага шток прижмется к уплотнителю, и перепускной клапан закроется.

На верхнем фланце корпуса прикреплен переходной фланец, верхняя часть которого образует подмембранную полость контролируемого давления. Между крышкой и переходным фланцем крепится мембрана со штоком.

Крышка литая или штампованная. В цилиндрической части крышки помещается механизм регули-ровки контролируемого давления. В отверстие верхнего торца штока мембраны вставлен шток, который входит во втулку регулировочную. Втулка регулировочная в свою очередь ввернута в стакан регулировочный. Втулка регулировочная сжимает пружину, служащую для настройки на нижний предел срабатывания. Вворачивая или выворачивая втулку, производится настройка на срабатывание по нижнему пределу контролируемого давления.

Стакан регулировочный сжимает пружину, определяющую настройку срабатывания по верхнему пределу контролируемого давления, усилие которой изменяется путем вворачивания или выворачивания стакана регулировочного. Импульс контролируемого давления подается под мембрану через ниппель.

Клапан высокого давления ПКВ отличается от клапана низкого давления ПКН наличием опорной тарелки, уменьшающей эффективную площадь мембраны, взамен тарелки мембраны ставится шайба.





Типоразмер

Номинальный диаметр  DN, мм

Диаметр

седла клапана, мм

Диапазон настройки срабатывания клапана, МПа

при понижении контролируемого давления

при повышении контролируемого давления

ПКН-200

200

200+1,15

от 0,0003 до 0,003

от 0,002 до 0,06

ПКВ-200

от 0,003 до 0,03

от 0,03 до 0,75

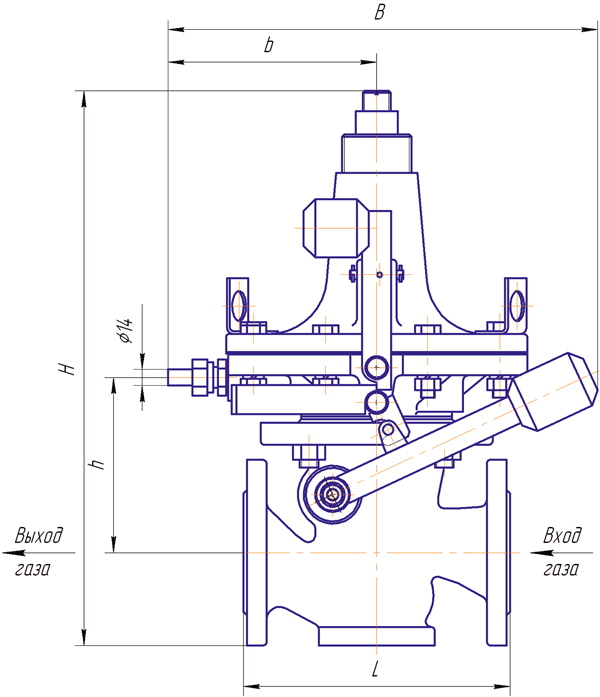

Рисунок. Клапан предохранительный запорный типа ПКН и ПКВ

Принцип работы клапана

Клапан работает следующим образом: в открытом положении штифт рычага сцеплен с крючком анкерного рычага.

Штифт молотка упирается о правый выступающий конец коромысла.

Когда контролируемое давление находится в установленных пределах, пружина нижним своим торцом через тарелку упирается в выступы крышки. Усилие пружины уравновешивается давлением на мембрану. Мембрана под действием силы давления снизу занимает среднее положение. Коромысло находится примерно в горизонтальном положении и сцеплено со штифтом молотка.

Когда давление под мембраной превысит предел, установленный пружиной, мембрана со штоком начнет подниматься, сжимая пружину. Поднимается левый конец коромысла, а правый его выйдет из зацепления со штифтом молотка. Молоток упадет и ударит по концу анкерного рычага. Рычаг выйдет из зацепления с анкером и упадет, в результате чего клапан окажется перекрытым.

Когда давление под мембраной упадет ниже предела, установленного малой пружиной, мембрана со штоком начнет опускаться, правый конец коромысла переместится вверх и выйдет из зацепления со штифтом молотка. В результате, как и в предыдущем случае, клапан окажется перекрытым.
