Фильтры газовые ФГ (корпус стальной)
НАИМЕНОВАНИЕ ПАРАМЕТРА ИЛИ ХАРАКТЕРИСТИКИ |
ЗНАЧЕНИЕ ПО ТИПАМ |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
ФГ-50 |
ФГ-80 |
ФГ-100 |
ФГ-150 |
ФГ-200 |
ФГ-300 |
|||||||
1. Рабочая среда |
Природный газ ГОСТ 5542-2014 |
|||||||||||
2. Номинальный диаметр, мм |
50 |
80 |
100 |
150 |
200 |
300 |
||||||
3. Рабочее давление, МПа |
1,6 |
|||||||||||
4. Пробное давление, МПа |
2,4 |
|||||||||||
5. Пропускная способность при 1,6 МПа для обеспечения перепада давления на фильтре по п. 6 и соблюдении скорости движения газа 25 м/с по СП 42-101-2003, м3/ч, не более |
3050 |
8000 |
12500 |
27500 |
49000 |
110000 |
||||||
6. Допустимый перепад давления на фильтре, кПа (мм. вод. ст.), не более |
10 (1000) |
5 (500) |
10 (1000) |
5 (500) |
10 (1000) |
5 (500) |
10 (1000) |
5 (500) |
10 (1000) |
10 (1000) |
||
7. Тип соединения |
Фланцевое ГОСТ 33259-2015 |
|||||||||||
8. Степень фильтрации не менее 98% частиц, имеющих линейные размеры, превышающие, мкм |
10 |
80 |
80 |
10 |
80 |
10 |
80 |
10 |
80 |
10 |
80 |
|
9. Материал фильтрующего элемента |
поли- пропи- леновое волокно |
сетка полу- томпа- ковая 008Н |
сетка полу-томпа-ковая 008Н |
поли- пропи- леновое волокно |
сетка полу- томпа- ковая 008Н |
поли- пропи- леновое волокно |
сетка полу- томпа- ковая 008Н |
поли- пропи- леновое волокно |
сетка полу- томпа- ковая 008Н |
поли- пропи- леновое волокно |
сетка полутом- паковая 008Н |
|
10. Масса, кг, не более |
29 |
52,5 |
92 |
254 |
535 |
Назначение
Фильтры газовые ФГ предназначены для использования с системах газоснабжения при очистке природного газа по ГОСТ 5542-2014 и других неагрессивных газов и воздуха от механических примесей.
Условия эксплуатации фильтров в части воздействия климатических факторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69, но с температурой окружающего воздуха от минус 40°С до плюс 60°С.
Предусматривается также комплектование любого фильтра индикатором перепада давления, типа ИПД, позволяющего контролировать степень загрязнения фильтрующего элемента и его своевременную замену или очистку.

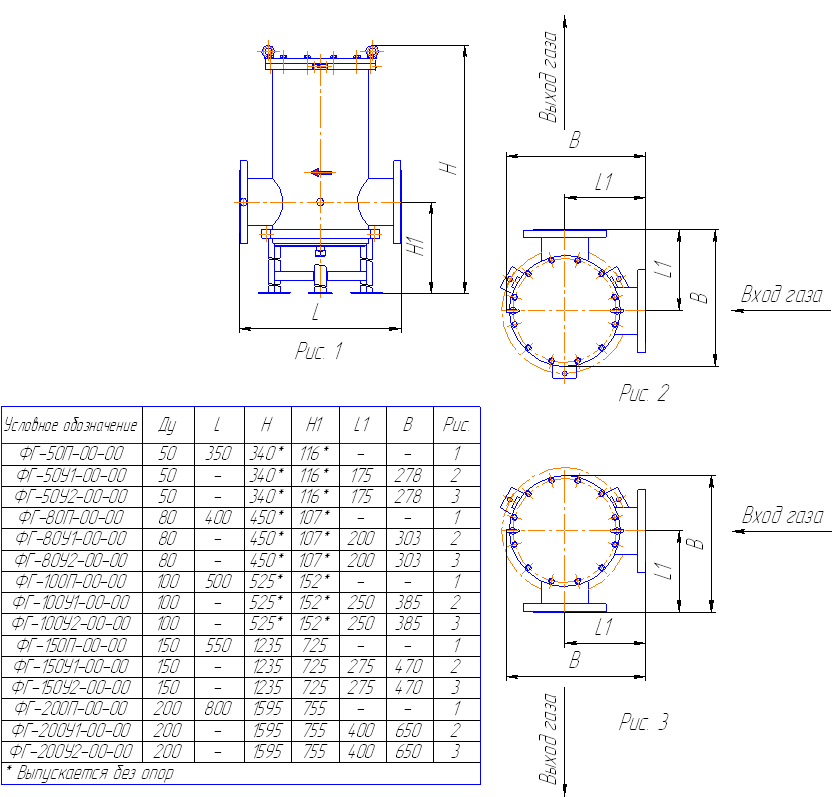

Габаритно-присоединительные размеры
Предусматривается по специальному заказу изготовление фильтров газовых ФГ-400 и ФГ-500.
Условное обозначение |
Dn |
L |
H |
H1 |
L1 |
B |
Рис |
---|---|---|---|---|---|---|---|
ФГ-50 П-00-00 |
50 |
350 |
340* |
116* |
- |
- |
1 |
ФГ-50У1-00-00 |
50 |
- |
305* |
85* |
160* |
265 |
2 |
ФГ-50У2-00-00 |
50 |
- |
305* |
85* |
160 |
265 |
3 |
ФГ-80П-00-00 |
80 |
400 |
450* |
140* |
- |
- |
1 |
ФГ-80У1-00-00 |
80 |
- |
420* |
107* |
200 |
306 |
2 |
ФГ-80У2-00-00 |
80 |
- |
420* |
107* |
200 |
306 |
3 |
ФГ-100П-00-00 |
100 |
500 |
525* |
125* |
- |
- |
1 |
ФГ-100У1-00-00 |
100 |
- |
525* |
152* |
250 |
386 |
2 |
ФГ-100У2-00-00 |
100 |
- |
525* |
152* |
250 |
386 |
3 |
ФГ-150П-00-00 |
150 |
550 |
1256 |
725 |
- |
- |
1 |
ФГ-150У1-00-00 |
150 |
- |
1256 |
725 |
275 |
162 |
2 |
ФГ-150У2-00-00 |
150 |
- |
1256 |
725 |
275 |
462 |
3 |
ФГ-200П-00-00 |
200 |
800 |
1595 |
755 |
- |
- |
1 |
ФГ-300П-00-00 |
300 |
950 |
1859 |
720 |
- |
- |
1 |
