Фильтры газовые ФГ-50С (корпус из алюминия)





Характеристики
Описание
Схемы


НАИМЕНОВАНИЕ ПАРАМЕТРА ИЛИ ХАРАКТЕРИСТИКИ

 ЗНАЧЕНИЕ ПО ТИПАМ

ФГ-50СУ

ФГ-50СП

А

С

А

С

1. Рабочая среда

природный газ ГОСТ 5542-2014, сжиженный газ ГОСТ 20448-90

2. Номинальный диаметр, мм

50

3. Рабочее давление, МПа

1,6

4. Пробное давление, МПа

2,4

5. Пропускная способность при 1,6 МПа для обеспечения перепада давления на фильтре по п. 6 и соблюдении скорости движения газа 25 м/с по СП 42-101-2003, м3/ч, не более

3050

6. Допустимый перепад давления на фильтре,

кПа (мм. вод. ст.), не более

10

(1000)

5

(500)

10

(1000)

5

(500)

7. Степень фильтрации не менее 98% частиц, имеющих линейные размеры, превышающие, мкм

40

80

40

80

8. Тип соединения

Фланцевое ГОСТ 33259-2015

9. Фильтрующий элемент

алюми- ний литой пористый

сетка полу- томпа- ковая 008Н

алюми-ний литой пористый

сетка

полу-томпа- ковая

008Н

10. Масса, кг, не более

6,3

5,5

Назначение

Фильтры газовые ФГ-50С предназначены для использования с системах газоснабжения при очистке природного газа по ГОСТ 5542-2014, сжиженного газа ГОСТ 20448-90 и других неагрессивных газов и воздуха от механических примесей.
Условия эксплуатации фильтров в части воздействия климатических факторов должны соответство- вать климатическому исполнению УХЛ2 ГОСТ 15150-69, но с температурой окружающего воздуха от минус 400С до плюс 600С.
Предусматривается также комплектование любого фильтра индикатором перепада давления, по- зволяющим контролировать степень загрязнения фильтрующего элемента и его своевременную за- мену или очистку.

Фильтры  газовые с диаметром условного прохода  DN50 изготавливаются  вследующих исполнениях:
ФГ-50СУ (А) - сугловым выходом газа, корпуслитой, фильтрующий элементиз  пористоголитогоалюминия;
ФГ-50СП (А)- спрямым выходом газа, корпуслитой, фильтрующий элементиз пористоголитогоалюминия;
ФГ-50СУ (С) - сугловым выходом газа, корпуслитой, фильтрующий элементиз полутомпаковойсетки 008Н.
ФГ-50СП (С) - спрямым выходом газа, корпуслитой, фильтрующий элементиз полутомпаковойсетки 008Н.

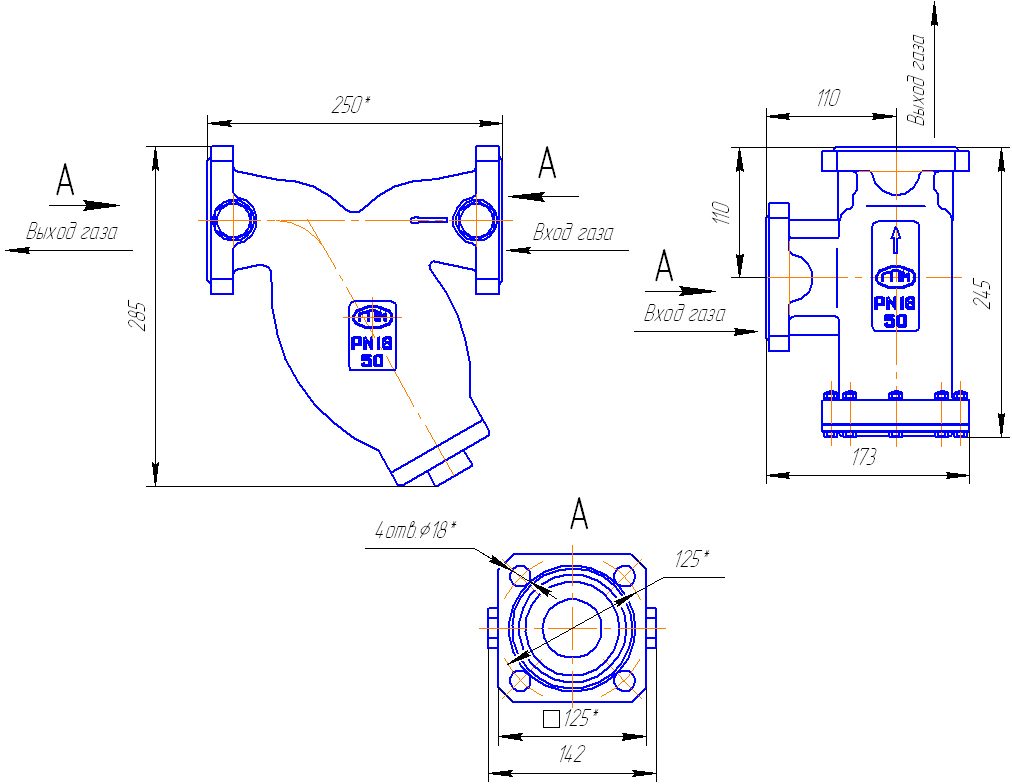

Габаритно-присоединительные размеры
