Насосные станции для объектов нефтегазовой и химической промышленности

Г.А. Липатова, инженер-конструктор КБ ОГ и НО

Одним из наиболее востребованных видов инженерного оборудования являются насосные установки. Насосы используются в большинстве промышленных систем, обеспечивая работоспособность жизненно-важного оборудования и стабильное функционирование промышленного предприятия или комплекса. Поэтому к насосным станциям предъявляются даже более жесткие требования, нежели к другим элементам инженерных коммуникаций.

Растущим запросам потребителей в полной мере отвечают насосные станции
ГПМ-НС, которые производит завод «Газпроммаш».

Насосные станции ГПМ-НС предназначены для перекачивания различных жидкостей (нефть, конденсат, метанол и др.) на технологических объектах нефтегазовой и химической промышленности.

Оборудование станции может быть размещено в нескольких отдельно стоящих блок-боксах, в сборном здании блочно-модульного типа или в капитальных зданиях.

Станции предназначены для эксплуатации на открытом воздухе в районах с умеренным и холодным  климатом в условиях, нормированных для исполнения У и ХЛ по ГОСТ 15150.
По отдельному договору с заказчиком станции могут быть спроектированы и изготовлены в других климатических исполнениях.

В состав станции могут входить следующие узлы и системы:

а) Узлы

  • переключающей арматуры;
  • очистки перекачиваемой среды от механических примесей;
  • замера расхода перекачиваемой среды (технологического, коммерческого);

б) Системы

  • автоматизации;
  • электроснабжения;
  • отопления и вентиляции;
  • контроля загазованности;
  • пожарной и охранной сигнализации;
  • автоматического пожаротушения.

Набор систем и узлов определяется в каждом конкретном случае в зависимости от решаемых задач. По требованию заказчика отдельные узлы и системы в состав станции могут не входить или включаться другие, не указанные выше.

Насосная станция оснащена системой автоматики, выполняющей следующий перечень стандартных операций (все параметры передаются на верхний уровень автоматизации):

а) по технологическим узлам:

  • дистанционное управление из диспетчерского пункта (ДП) эксплуатирующей организации по каналам телемеханики автоматической запорной арматурой;
  • дистанционное измерение давления и температуры;
  • измерение расхода перекачиваемой среды;
  • автоматическая остановка работы станции при возникновении аварийных ситуаций;

б) по контролю загазованности помещений:

  • контроль и световая сигнализация загазованности технологических помещений;
  • контроль неисправности прибора сигнализации загазованности;
  • автоматическое включение вытяжной вентиляции;

в) по системе питания средств автоматизации:

  • автоматический ввод в работу резервного питания при исчезновении напряжения основного источника питания;
  • электропитание от сети ~ 220 В, 50 Гц и от резервного источника питания = 24В, обеспечивающего непрерывную работу системы автоматизации, с сохранением всех ее функций в течение суток;

г) по охранно-пожарной сигнализации:

  • передача сигналов о нарушении блокировки дверей, о пожаре в помещениях, о неисправности прибора охранно-пожарной сигнализации на пульт оператора или ДП эксплуатирующей организации;
  • блокировка вытяжных вентиляторов при пожаре.

Цветовая гамма наружных покрытий блоков выполняется в соответствии с пожеланиями заказчика, либо по принятым корпоративным стилям.

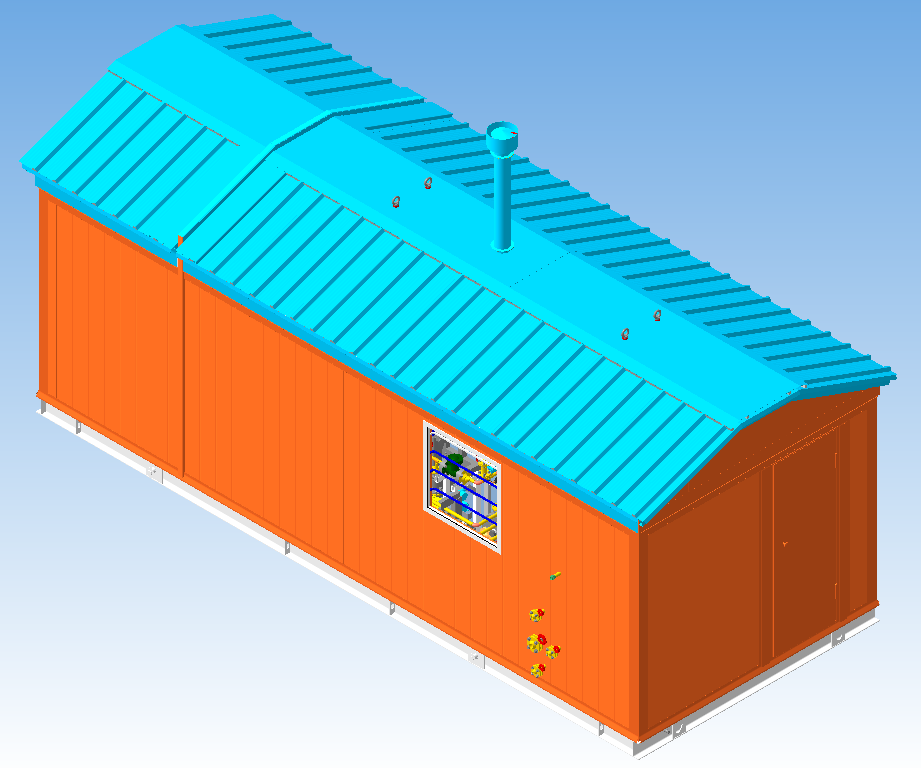

Одним из примеров подобных станций является насосная станция стабильного газового конденсата ГПМ-НС-К-5, общий вид которой представлен на рисунке 1.


Рисунок 1. Насосная станция ГПМ-НС-К-5. Общий вид.

Насосная станция ГПМ-НС-К-5 представляет собой блок-бокс, состоящий из двух помещений, разделенных газонепроницаемой перегородкой: технологическое отделение (категория А) и отсек КИПиА (категория Д).

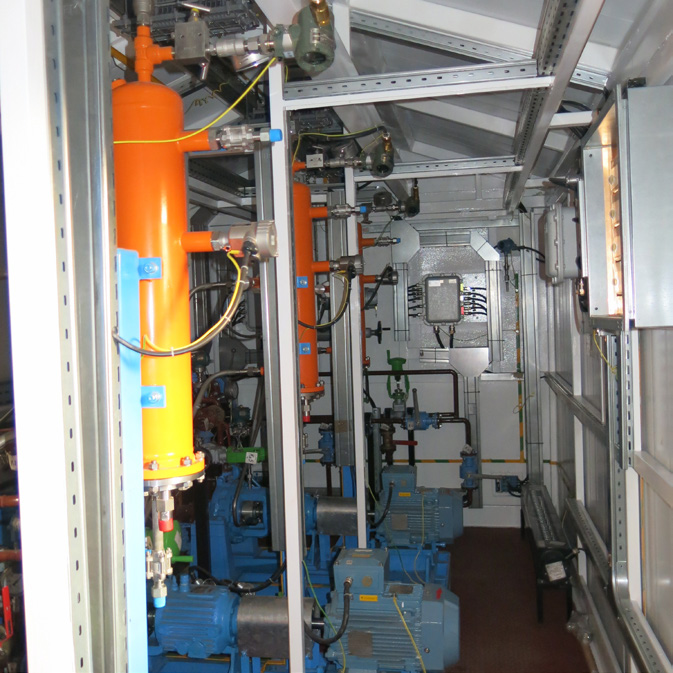

В технологическом отсеке размещены три центробежных насоса (два рабочих, один резервный). В обвязку каждого насоса входит сетчатый фильтр с датчиком перепада давления. На входе насоса установлены показывающий манометр, термометр и датчик температуры, на выходе — датчик давления и манометр. На общем выходном коллекторе установлен запорно-регулирующий клапан c электроприводом.

Для слива конденсата из технологических трубопроводов предусмотрена дренажная система с подачей азота для продувки.

Для удобства обслуживания блока предусмотрена система перемещения оборудования с помощью ручной тали грузоподъемностью до 1 т.

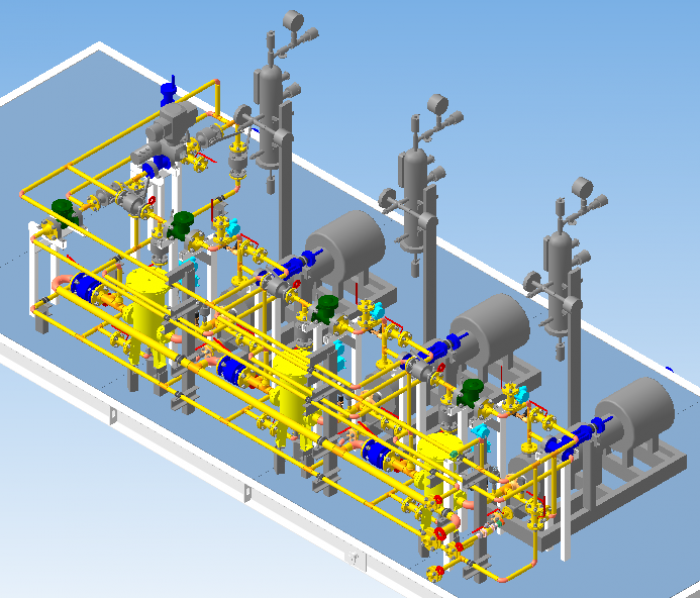

Обвязка технологического отсека представлена на рис.2.


Рисунок 2. Технологическая обвязка.

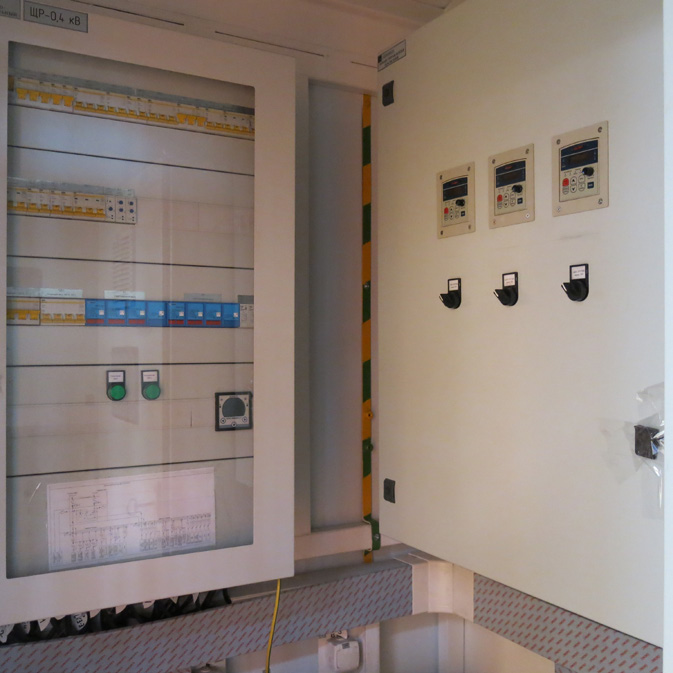

В отсеке КИПиА установлена система автоматического управления  станцией.

Насосная станция ГПМ-НС-К-5 имеет следующие технические характеристики:
производительность блока  5  м3/час;
напор 60 м.

Помещения станции оснащены рабочим и аварийным освещением. Перед входом в отсеки установлены светильники, включающиеся от кнопочных постов, расположенных у двери. Все освещение выполнено с использованием энергосберегающих светильников.

Отопление выполнено на базе электронагревателей с автоматическим поддержанием заданной температуры в пределах от плюс 5 °С до плюс 25 °С.

В технологическом отсеке организована приточно-вытяжная вентиляция с однократным воздухообменом. Дополнительно установлена аварийная вентиляция с механическим побуждением, обеспечивающая восьмикратный воздухообмен. Включение вентилятора производится автоматически по сигналу датчиков газоанализаторов и вручную от кнопочного поста, расположенного у двери в отсек. При появлении сигнала о пожаре вентиляция автоматически отключается.

В отсеке КИПиА установлена приточная вентиляция с подогревом воздуха и созданием избыточного давления 10-50 Па.

Пожарная сигнализация выполнена на базе тепловых, датчиков пламени и ручных пожарных извещателей.

Система оповещения выполнена на базе световых табло и звуковых оповещателей.

Двери блок-боксов станции оснащены охранными датчиками.

Режим работы станции — непрерывный, круглосуточный. Работающая в автоматическом режиме насосная станция не требует непосредственного присутствия оператора, что позволяет организовать удобную территориально-распределенную систему диспетчерской службы.

Сфера применения насосных станций завода «Газпроммаш» обширная. Их можно использовать в инженерных коммуникациях нефтегазовой и химической промышленности для перекачивания различных химически активных сред, при хранении и транспортировании нефти и нефтепродуктов, для слива или налива нефтяных резервуаров, автоцистерн и др. В газовой промышленности - для перекачивания конденсата, метанола, одоранта и других жидкостей. При гидро-механизированной разработке месторождений твёрдых полезных ископаемых насосные станции могут обеспечивать подачу воды к забойным агрегатам, осуществляющим размыв (отбойку) горной породы, а также в систему гидротранспорта.

Таким образом география поставок продукции завода «Газпроммаш» продолжает расширяться, затрагивая все новые регионы России.

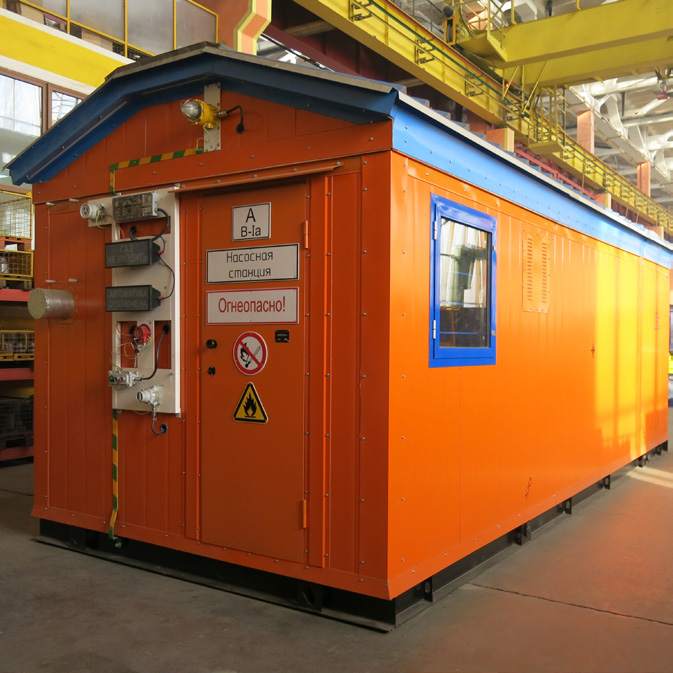

Рисунок 3. Насосная станция ГПМ-НС-К-5.
