Фильтры-сепараторы газовые ГПМ-ФС
Ю.А. Москвичёв, инженер-конструктор 1 категории ООО «Завод «Газпроммаш»
Длительные сроки поставки сепарационного оборудования для газораспределительных станций, зависимость от стороннего производства и необходимость дополнительных согласований выбранного оборудования существенно влияют на общий срок изготовления ГРС максимальной заводской готовности. В связи с этим, завод «Газпроммаш» разработал и поставил на серийное производство типоразмерный ряд фильтров-сепараторов ГПМ-ФС, основное назначение которых – очистка природного газа в газораспределительных станциях и блоках подготовки газа. Впрочем, с помощью ГПМ-ФС можно очищать от капельной жидкости и механических примесей с содержанием влаги и конденсата до 1500 мг/м3 и другие неагрессивные газы, а также воздух.
Условия эксплуатации фильтров-сепараторов в части воздействия климатических факторов должны соответствовать климатическому исполнению по ГОСТ 15150-69 ХЛ1 с температурой окружающего воздуха от минус 60 до плюс 60°С.
Фильтры-сепараторы ГПМ-ФС, являясь сосудами, работающими под давлением, изготавливаются в соответствии с требованиями ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия» и отвечают «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением ПБ 03-576-03».
Конструктивные особенности и варианты исполнения
Фильтры-сепараторы имеют следующие исполнения:

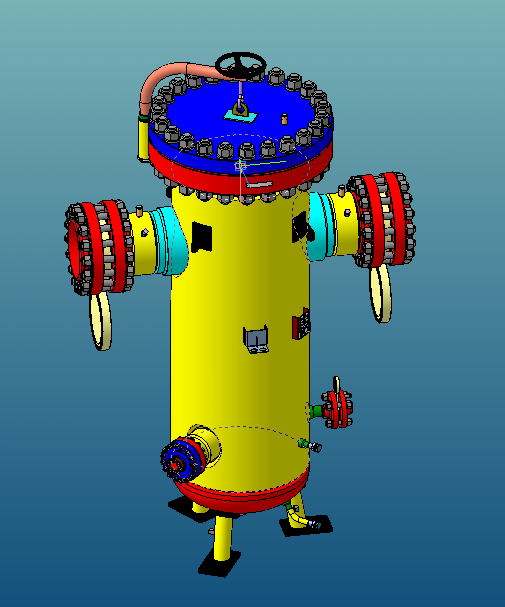

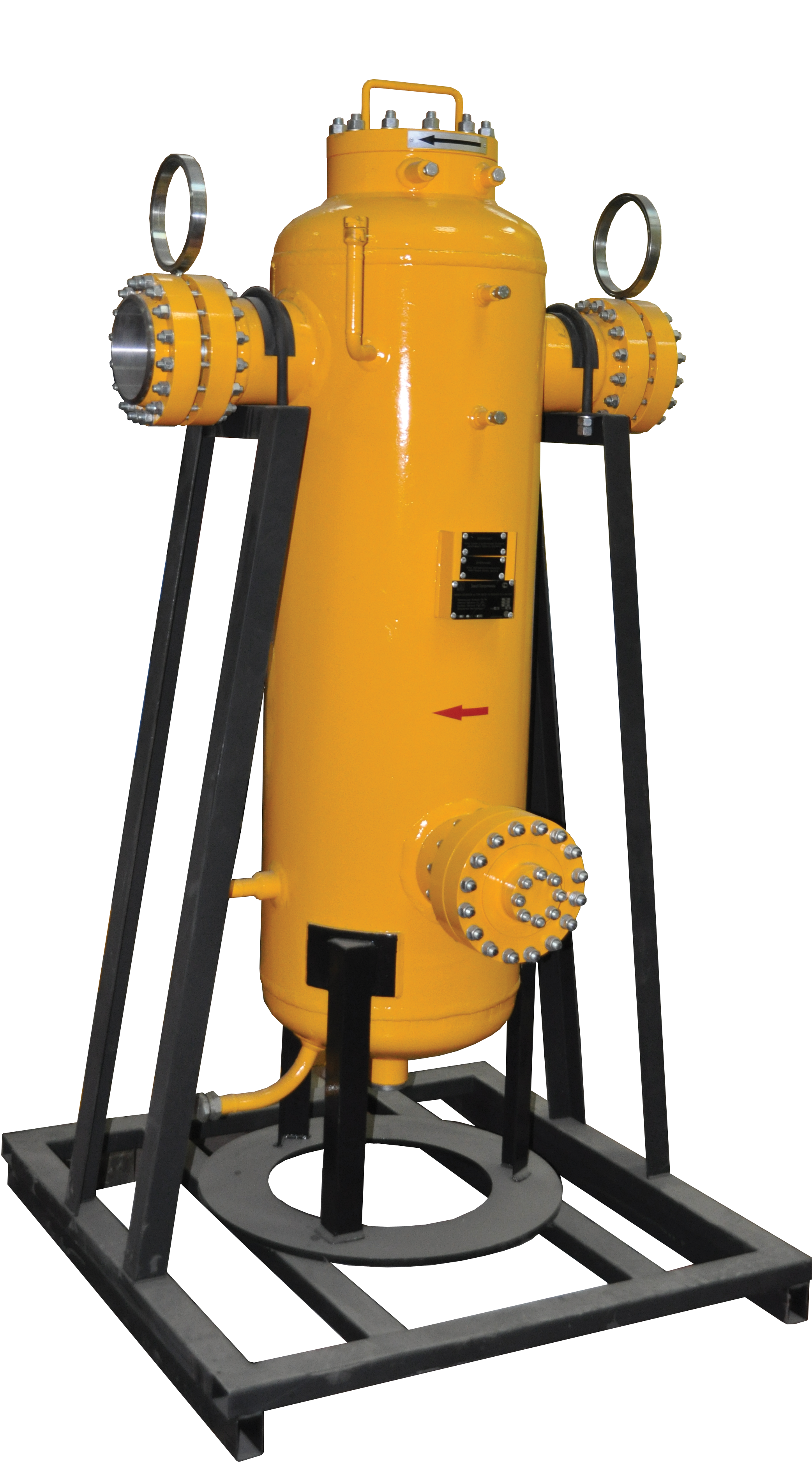

- с прямым горизонтальным входом - выходом газа (Г);

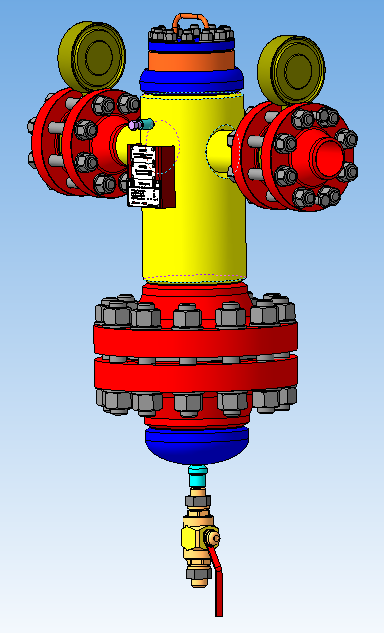

- с прямым вертикальным входом - выходом газа (В);

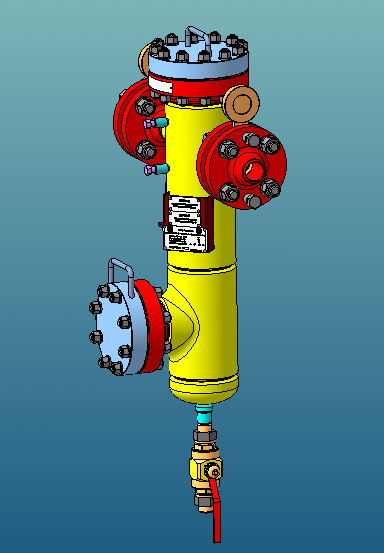

- с угловым правым выходом газа (У1);
- с угловым левым выходом газа (У2).
В свою очередь исполнения ГПМ-ФС с горизонтальным или вертикальным входом - выходом могут отличаться рабочим направлением потока газа:
- с правым входом газа (ПР);
- с левым входом газа (Л).
Фильтры-сепараторы изготавливаются на максимальные рабочие (расчётные) давления газа от 2,5 до 12,5 МПа, с номинальными диаметрами DN от 20 до 300 мм и комплектуются фильтрующими элементами из полипропиленовых волокон с тонкостью фильтрации 4мкм. В комплект поставки входят ответные фланцы с крепежом и поворотные заглушки.
Сепарационный элемент фильтров-сепараторов ГПМ-ФС выполнен из нержавеющей стали и снабжен специальным отбойником, конструкция которого препятствует захвату влаги из зоны накопления конденсата. По желанию заказчика фильтры-сепараторы изготавливаются с электрообогревом, обогревом от теплоносителя либо без обогрева, а так же могут комплектоваться сигнализаторами или датчиками уровня конденсата.
Технические характеристики
|
Наименование параметра |
Значения по типам и исполнениям |
|||||||
|
ФС-20 |
ФС-32 |
ФС-50 |
ФС-80 |
ФС-100 |
ФС-150 |
ФС-200 |
ФС-300 |
|
|
Номинальный диаметр, мм |
20 |
32 |
50 |
80 |
100 |
150 |
200 |
300 |
|
Максимальное рабочее (расчетное) давление, МПа (кгс/см2) |
2,5 (25,5)……12,5 (127,5)* |
|||||||
|
Пробное давление гидравлических испытаний, МПа (кгс/см2) |
3,2 (32,6…….15,7 (160,1) |
|||||||
|
Перепад давления, при котором рекомендуется очистка фильтр-элемента, кПа (кгс/см2) |
500 (5) |
|||||||
|
Максимально допустимый перепад давления, при котором не происходит разрушение фильтр-элемента, кПа (кгс/см2), не менее |
1000 (10) |
|||||||
|
Линейные размеры частиц (при степени фильтрации 98%) не менее, мкм |
4 |
|||||||
|
Влагоотделение (сепарация), %, не менее |
94 |
|||||||
|
Материал корпуса |
09Г2С |
|||||||
|
Температура окружающего воздуха, ºС |
-60…+60 |
|||||||
* Максимальное рабочее давление выбирается при заказе.
Пропускная способность, нм³/ч
|
Давление входное, МПа (кгс/см²) |
Номинальный диаметр DN, мм |
|||||||
|
20 |
32 |
50 |
80 |
100 |
150 |
200 |
300 |
|
|
0,5 (5) |
--- |
--- |
--- |
--- |
--- |
--- |
17800 |
37430 |
|
1,0 (10) |
--- |
--- |
--- |
--- |
--- |
--- |
28000 |
68620 |
|
1,2 (12) |
263 |
772 |
1980 |
5035 |
7669 |
17444 |
40255 |
78785 |
|
1,6 (16) |
351 |
1029 |
2640 |
6713 |
10225 |
23258 |
53674 |
105047 |
|
2,0 (20) |
439 |
1286 |
3300 |
8000 |
12781 |
29182 |
62310 |
131000 |
|
3,0 (30) |
665 |
1929 |
4720 |
12000 |
19460 |
42500 |
92000 |
193400 |
|
4,0 (40) |
880 |
2572 |
6200 |
16500 |
25740 |
57600 |
121650 |
255770 |
|
5,0 (50) |
1100 |
3215 |
8200 |
21000 |
32020 |
73600 |
151320 |
318160 |
|
6,0 (60) |
1310 |
3858 |
10030 |
25500 |
38300 |
90200 |
181000 |
380540 |
|
7,0 (70) |
1520 |
4501 |
12000 |
30500 |
44580 |
107700 |
210660 |
442925 |
|
8,0 (80) |
1750 |
5144 |
14000 |
35500 |
50860 |
111300 |
240340 |
505310 |
|
8,5 (85) |
1864 |
5466 |
14024 |
35663 |
54315 |
124126 |
255170 |
558056 |
|
9,0 (90) |
1974 |
5787 |
14849 |
37761 |
57130 |
131427 |
278690 |
590883 |
|
10,0 (100) |
2193 |
6431 |
16499 |
41957 |
63410 |
146030 |
309656 |
656537 |
|
12,5 (125) |
2741 |
8038 |
20623 |
52445 |
79876 |
182538 |
387069 |
820671 |
ГПМ-ФС-150/80-Г-ПР ГПМ-ФС-50/100-Г-ПР ГПМ-ФС-300/100-Г-Л ГПМ-ФС-80/125-Г-ПР
