Новые модификации одоризатора газа ОДДК

С.А. Ермаков, ведущий конструктор

А.Н. Буянов, инженер-программист

Использование того или иного вида оборудования нередко требует доработки конструкции для конкретного места установки. Постоян- ный анализ предложений и пожеланий пользователей одоризаторов ОДДК заставил специалистов завода «Газпроммаш» задуматься о новых конструктивных исполнениях этого изделия.

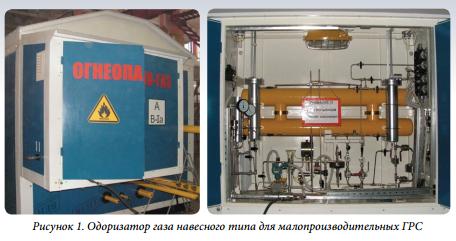

Газораспределительные станции с максимальной пропускной способностью до 5000 нм³/ч обычно оснащаются малогабаритными одоризационными установками капельного типа, не обеспечивающими в полной мере выполнения современных требований к процессу одоризации газа. Для решения существующей проблемы на базе автоматического одоризатора газа ОДДК была разработана малогабаритная конструкция в виде навесного шкафа. Данное конструктивное исполнение имеет в своем составе следующие основные узлы: расходная пятидесятилитровая емкость, система автоматического дозирования (аналогично основному исполнению ОДДК), смотровое окно, резервная капельница, эжектор, дезодоратор, блок управления БУО. Как видно из рисунка 1, одоризатор газа может располагаться на торцевой стене технологического блок-бокса или блок-бокса переключения ГРС. Блок управления, имеющий общепромышленное исполнение, размещается в блокбоксе КИП и А или в отдельном обогреваемом шкафу.

Данное исполнение одоризатора газа ОДДК не требует выделения дополнительной площади и позволяет решить вопрос оснащения

малопроизводительной ГРС современной автоматической системой одоризации газа, имеющей резервный капельный режим работы.

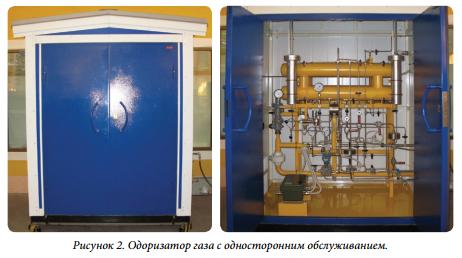

Следующая модификация одоризатора газа ОДДК выполнена в виде шкафа с односторонним обслуживанием (рисунок 2) и предназна- чена для размещения на газораспределительных станциях с ограниченной производственной площадью. Данное конструктивное исполнение позволяет уменьшить площадь, занимаемую одоризатором, за счет сокращения зоны обслуживания, а также за счет наиболее оптимального размещения одоризатора в одном из мест, недоступных для одоризатора с двусторонним обслуживанием. Одоризатор газа указанного

исполнения укомплектован стандартным набором из комплекта оборудования ОДДК 02.

Помимо расширения ряда конструктивных исполнений одоризатора газа, на заводе «Газпроммаш» ведется интенсивная работа по со- вершенствованию блока управления одоризатором газа.

Существующий блок управления БУО в полном объеме решает все возложенные на него функциональные задачи. В его программном обеспечении реализованы оптимальные алгоритмы управления одоризатором газа, обеспечивающие выполнение полного комплекса информационных, вычислительных и диагностических задач в условиях непрерывного режима работы, а также надежную связь с верхним уровнем управления. Однако анализ опыта эксплуатации одоризаторов газа, производства завода «Газпроммаш», позволил разработчикам обозначить направления дальнейшего совершенствования блока управления.

При создании БУО-02 специалисты завода сосредоточились на решении следующих задач:

  • минимизация затрат на проектную привязку, монтажные и пусконаладочные работы одоризатора газа;
  • минимизация объема электромонтажных работ при производстве блока управления;
  • увеличение информативности в сочетании с удобством интерфейса пользователя;
  • увеличение информативности интерфейса связи с системами верхнего уровня управления;
  • отказ от использования комплектующих изделий, показавших недостаточную надежность по результатам эксплуатации и подбор ана- логов у других фирм-производителей.

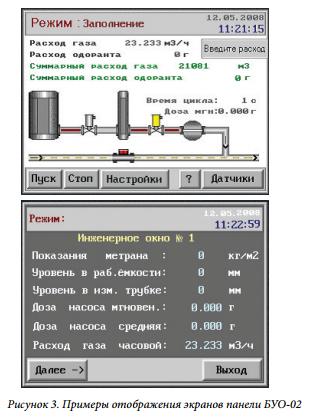

Для обеспечения в достаточной степени информативного и удобного интерфейса, на блоке БУО-02 установлен графический сенсорный экран с диагональю 5,6 дюймов. Сенсорные экраны данного типа при эксплуатации в составе другой продукции завода «Газпроммаш» зарекомендовали себя как наиболее надежное и удобное средство организации интерфейса связи с пользователем. В данном случае применение в составе БУО-02 графического сенсорного экрана позволяет:

  • отобразить анимированную графическую мнемосхему состояния одоризатора газа и процесса одоризации;
  • предоставить возможность обслуживающему персоналу одоризатора без применения специального программатора изменить основные параметры процесса одоризации: норму расхода одоранта, плотность используемого одоранта;
  • предоставить возможность обслуживающему персоналу одоризатора без применения программатора сменить тип расходомера, используемого для получения сигнала о расходе одорируемого газа, или задать расход вручную;
  • предоставить возможность специалистам при проведении ремонта или модернизации одоризатора газа изменять заводские настройки блока управления без перезаписи программы и без применения программатора.

Применение технологии распределенных систем управления позволяет упростить проектную привязку одоризатора газа как к реконструируемым, так и к вновь проектируемым объектам, а также существенно сократить время на проведение монтажных и наладочных работ. Блок БУО-02 так же, как и предыдущий (БУО) устанавливается в

помещение КИП и А, однако информационная связь между одоризатором и помещением КИП и А теперь осуществляется по двухпроводной линии через интерфейс RS-485. При этом блок БУО-02, как ведущий, подключается к сети исполнительных и диагностических устройств одоризатора, в число которых могут входить:

  • интеллектуальный датчик давления;
  • интеллектуальный датчик загазованности;
  • интеллектуальный датчик температуры в блок-боксе одоризатора;
  • один или несколько модулей дискретного ввода-вывода (в зависимости от функциональной конфигурации одоризатора).

В этом случае кабель между блоком КИП и А и одоризатором остается неизменным при различных функциональных конфигурациях одоризатора.

Расширенный интерфейс связи с системами верхнего уровня полностью отвечает поставленной в ОАО «Газпром» задаче совершенствования уровня автоматизации применяемого оборудования. Теперь все функции управления и наладки, а так же вся информация о состоянии одоризатора и о ходе процесса одоризации могут быть доступны на верхнем уровне автоматизации. Такой сервис позволяет проектировщикам верхнего уровня САУ успешно использовать одоризатор ОДДК 02 при проектировании объектов с централизованной формой обслуживания.

В настоящее время на заводе «Газпроммаш» завершаются стендовые испытания одоризатора газа с использованием блока управления БУО-02. Данный одоризатор предназначен для использования в составе одоризационной установки, работающей по безлюдной технологии.
